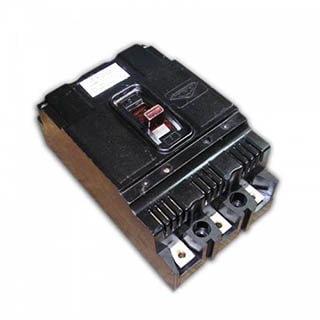

А-3124 100А, Автоматичний вимикач
А3124 У3, призначені для максимального струмового захисту електричних мереж і установок напругою до 660В змінного струму частотою 50 або 60 Гц і напругою до 380В частоти 400 Гц з перевантаженнями і короткими замиканнями, для нечастого оперативного перемикання цих ланцюгів. Вимикачі допускають нечасті пуски асинхронних двигунів короткого замикання.
Основні параметри автоматичних вимикачів серії А3124 У3:
- тип струму головної схеми – змінний струм
- кількість полюсів головного контуру – триполюсні
- види триперів – електромагнітні та теплові
- спосіб установки – стаціонарний
- номінальні напруги магістрального кола – 380В і 660В
- номінальний струм вимикача – 250А
- номінальний струм електромагнітного трипера – 250 А
- встановлений струм електромагнітних трипіляторів – 600А, 1600 А
- допустиме відхилення струму електромагнітних трипіляторів – ± 15%
- номінальні струми термодекуператора – 16, 20, 25, 32, 40, 50, 60, 80, 100, 125, 160, 250 А
- заданий струм теплового трипера дорівнює 1, 15 від номінального струму трипера і не регулюється в умовах експлуатації
- вимикачі в зоні перевантаження спрацьовують з тимчасовим утриманням, яке обернено залежить від струму, в зоні короткого замикання - без затримання часу
Час впливу електромагнітного трипера становить 0, 4 с і не регулюється в процесі експлуатації. Час впливу теплового випуску в середньому становить 24с і не регулюється в процесі експлуатації.
Кіл-сть полюсів:
3
Номінальний струм, А:
100
Виробник:
С.Х.
А3124 У3, призначені для максимального струмового захисту електричних мереж і установок напругою до 660В змінного струму частотою 50 або 60 Гц і напругою до 380В частоти 400 Гц з перевантаженнями і короткими замиканнями, для нечастого оперативного перемикання цих ланцюгів. Вимикачі допускають нечасті пуски асинхронних двигунів короткого замикання.
Основні параметри автоматичних вимикачів серії А3124 У3:
- тип струму головної схеми – змінний струм
- кількість полюсів головного контуру – триполюсні
- види триперів – електромагнітні та теплові
- спосіб установки – стаціонарний
- номінальні напруги магістрального кола – 380В і 660В
- номінальний струм вимикача – 250А
- номінальний струм електромагнітного трипера – 250 А
- встановлений струм електромагнітних трипіляторів – 600А, 1600 А
- допустиме відхилення струму електромагнітних трипіляторів – ± 15%
- номінальні струми термодекуператора – 16, 20, 25, 32, 40, 50, 60, 80, 100, 125, 160, 250 А
- заданий струм теплового трипера дорівнює 1, 15 від номінального струму трипера і не регулюється в умовах експлуатації
- вимикачі в зоні перевантаження спрацьовують з тимчасовим утриманням, яке обернено залежить від струму, в зоні короткого замикання - без затримання часу
Час впливу електромагнітного трипера становить 0, 4 с і не регулюється в процесі експлуатації. Час впливу теплового випуску в середньому становить 24с і не регулюється в процесі експлуатації.
Кіл-сть полюсів:
3
Номінальний струм, А:
100
Виробник:
С.Х.
