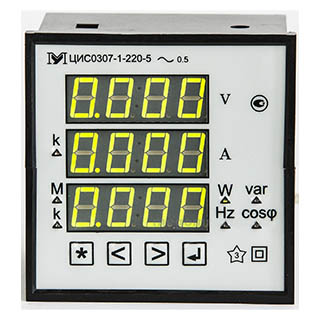

ЦИС0307 з RS485 Вимірювач, Мегометр

Вимірювач ЦИС0307-1 призначений для вимірювання електричних параметрів однофазних мереж змінного струму: фазної напруги, струму, активної та реактивної потужностей, коефіцієнта потужності, частоти.
Вимірювач забезпечує індикацію напрямку передачі активної енергії, обмін інформацією через інтерфейс RS–485 (надалі – інтерфейс), має аналоговий вихід 4–20 mA та три релейні виходи (замикання контактів реле при досягненні контрольованою величиною значення заздалегідь встановленої уставки).
За допомогою кнопок управління, розміщених на лицьовій панелі вимірювача, і (або) через інтерфейс є можливість встановити діапазон вимірювання з врахуванням коефіцієнтів трансформації по струму (для трансформаторів струму з номінальним струмом вторинної обмотки 1 А або 5 А), параметри релейних і аналогового виходів, мережеву адресу та вибрати параметри, які будуть відображатися на індикаторах.

Індикація результатів вимірювання вимірювача – цифрова на трьох чотирирозрядних  з рухомою комою   світлодіодних індикаторах.

Номінальні значення параметрів, які вимірює вимірювач і діапазони вимірювання цих параметрів наведені в таблиці:

Вхідний опір кола вимірювання струму не перевищує 0,2 Ω.

Вимірювач відноситься до засобів вимірювальної техніки класу точності 0,5 за ДСТУ OIML R 34:2014  Класи точності засобів вимірювальної техніки.

Границі допустимої приведеної основної похибки вимірювання напруги, струму, активної та реактивної потужностей, частоти, коефіцієнта активної потужності не перевищують 0,5 % від номінального значення відповідного параметру.

Вимірювач має три релейних виходи, які забезпечують замикання контактів реле при досягненні контрольованою величиною значення  встановленої величини уставки.

Контрольований параметр, величина і вид (нижня чи верхня) уставки встановлюється за допомогою кнопок управління, розміщених на лицевій панелі вимірювача, або через інтерфейс.

Вимірювач має інтерфейс RS–485 для зв'язку з зовнішніми пристроями. Протокол обміну MODBUS RTU. Швидкість обміну 9600 бод.        У вимірювача може бути встановлена мережева адреса від 1 до 255.

Вимірювач має аналоговий вихід 4 – 20 mA для управління зовнішнім виконавчим механізмом або ретрансляції вхідного сигналу. Діапазон зміни вихідного струму від 4 mA до 20 mA при зміні контрольованої величини від нуля до кінцевого значення діапазону вимірювання вибраного параметру, а при вимірювані коефіцієнта активної потужності – від нуля до одиниці за модулем.

Опір навантаження не повинен перевищувати 500 Ω.

Габаритні розміри вимірювача – не більше 96 mm x 96 mm x 90 mm.
