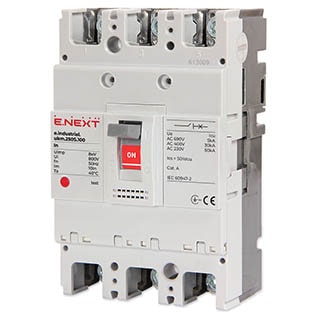

e.industrial.ukm.250S.160, 3р, 160А, Силовий автоматичний вимикач, E.NEXT
Характеристики
Силові автоматичні вимикачі e.industrial.ukm.S призначені для захисту низьковольтних електричних мереж і обладнання від струмів перевантаження і короткого замикання, а також нечастих (до 30 разів на добу) оперативних комутацій електричних мереж.
Відповідають Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині ДСТУ IEC 60947-2:2008.
Особливості конструкції
Силові автоматичні вимикачі серії e.industrial.ukm.S виконані в литому корпусі з термостійкого негорючого склонаповненого поліаміду.
Захисні функції автоматичних вимикачів габариту 60S виконує магнітно-гідравлічний розчеплювач, який являє собою трубку, заповнену кремнійорганічною рідиною і розміщену в середині котушки електромагніта. Усередині даної трубки розташований плунжер з пружиною, який при виникненні надструмів переміщається по трубці і впливає на механізм вільного розчеплення вимикача. Відмінними рисами магнітно-гідравлічного розчеплювача є незалежність і стабільність часострумових характеристик вимикача від температури навколишнього середовища, можливість швидкого повторного включення після аварійного спрацьовування, стійкість до вібрацій.
Захисні функції вимикачів габаритів 100-800S виконує комбінований розчеплювач: тепловий та електромагнітний. Тепловий представляє собою біметалічну пластину, виконану з двох металів з різним коефіцієнтом температурного розширення, при проходженні по ній струму перевантаження вона нагрівається і, вигинаючись, впливає на механізм вільного розчеплення, що відключає автоматичний вимикач. Електромагнітний розчеплювач автоматичних вимикачів електродинамічного типу – при проходженні струму КЗ металева пластина притягується до рамки розчеплювача, впливаючи на механізм вільного розчеплення, відключає вимикач. У комплект поставки вимикача входять: міжфазні перегородки, комплект метизів для приєднання зовнішніх провідників, шестигранний ключ, комплект метизів для кріплення на монтажну панель.
Технічні характеристики e.industrial.ukm.250S.160:
| Тип |
корпусний |
| Кількість полюсів |
3 |
| Номінальний струм, А |
160 |
| Максимальна відключаюча здатність, кА |
30 |
| Тип розчеплювача |
тепловий та електромагнітний |
| Можливість регулювання уставки |
немає |
| Тип напруги |
AC |
| Відповідність стандартам |
ДСТУ IEC 60947-2:2008 |
| Базовий габарит |
250 |
| Уставка електромагнітного розчеплювача, А |
10 In |
| Механічна зносостійкість циклів Вкл-Відкл, не менше |
7000 |
| Електрична зносостійкість циклів Вкл-Відкл, не менше |
2000 |
| Маса, кг, не більше |
1,78 |
| Ступінь захисту |
IP30 (корпус), IP00 (контактні затискачі) |
| Кліматичне виконання |
УХЛ3 |
| Діапазон робочих температур, °С |
-25...+40 |
Кіл-сть полюсів:
3
Номінальний струм, А:
160
Артикул виробника:
i0010007
Виробник:
E.NEXT
