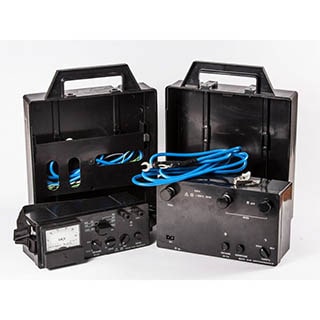

ЭК0200 Вимірювач напруги дотику і струму короткого замикання, Мегометр

  Вимірювач призначений для вимірювання напруги дотику і струму короткого замикання в колі  фаза-нуль в мережах змінного струму 380/220 V, частотою 50 Hz і 60 Hz з глухозаземленою нейтраллю.

 Вимірювач складається з двох блоків: блоку короткозамикача і Блоку вимірювання.

Діапазони вимірів струму к.з. - 0-0,2 kA; 0-1 kA; 0-2 kA. Похибка вимірювання струму к.з. ±10%.

Діапазони вимірювання напруги дотику 0–0,5 V, 0–2,5 V, 0–5 V, 0–10 V, 0–25 V, 0–100 V, 0–250 V. Похибка вимірювання напруги дотику ±4 %.

Час установки робочого режиму - не більше 5 min.

Час установки показань-не більше 4 s.

Живлення вимірювача ЭК0200:

- блоку короткозамикача-мережа (220 +22/-33) V, частотою 50 Hz, 60 Hz;

- блоку вимірювання-10 елементів 316 або їх аналоги від 12 V до 15 V.

Потужність, споживана блоком короткозамикача, не більше 20 V·A.

Сила струму, споживаного блоком вимірювання 50 mА.

Умови експлуатації:

– температура навколишнього повітря від мінус 10 °С до плюс 40 °С;

– відносна вологість повітря до 90 % при температурі плюс 30 ° С.

Габаритні розміри вимірювача з комплектом ЗІП: 345 mm х 265 mm х 135 mm.

Маса вимірювача з комплектом ЗІП – 10 kg.
