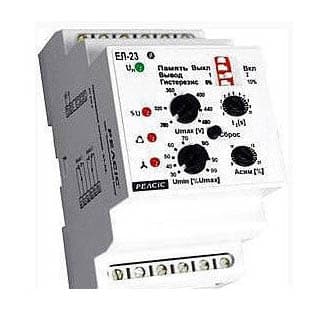

ЕЛ-23Н,Реле комплексного захисту трифазної мережі

---

Призначені для застосування в трифазних ланцюгах 3х400 / 220В (включаючи нейтраль) і 3х400В для контролю:

• величини напруги в двох рівнях в межах 160-276 В (система 3х400 / 230 В) або 280-480 В (система 3х400 В);
• асиметрії фаз;
• послідовності фаз;
• пропадання фаз.

Настроюється затримка часу дозволяє ігнорувати короткочасні перепади напруги в ланцюзі.

Функція «Пам'ять» - для повернення з помилкового в нормальний режим необхідно натиснути кнопку «Скидання» на лицьовій панелі реле.

2 вихідних реле, з можливістю вибору функції другого реле (незалежно / паралельно).

Пристрій стійко до індукційному напрузі від обертового обладнання, підключеного до другої фази.

Технічні характеристики ЕЛ-23Н:

Живлення:

Гальванічно ізольоване живлення від напруги:

• змінного струму: 400, 220, 24 В;
• постійного струму: 24 В.

Допустимі відхилення напруги живлення -15% ... + 10%.

Клеми живлення: А1, А2.

Споживана потужність, не більше: 4,5 ВА.

Контроль:

Виконання реле	ЕЛ-23Н
Контрольована напруга, В	3х400/230
Контролюючі клеми	L1, L2, L3, N
Верхній поріг Umax, В	160–276
Нижній поріг Umin	30-99% Umax
Гістерезис (настроюється),%	5 або 10
Асиметрія,%	5-20
Тимчасова затримка t1, с	0,2
Тимчасова затримка t2 (настроюється), с	0-10

Похибка установки уставок: 5%.

Розкид, не більше: 1%.

Похибка при зміни температури на 1 ° С: 0,1%.

Допуск граничних значень: 5%.

Вихід:

Кількість і рід вихідних контактів: 2 перемикаючих.

Номінальний струм контактів (АС-1): 16 А.

Потужність комутації: 4000 ВА (АС-1) / 384 Вт (DC).

Напруга, що комутується: 250 В (АС1) / 24 В (DC).

Індикація стану:

• живлення;
• послідовності;
• асиметрії;
• підвищеного / зниженого напруги, скидання.



Механічна зносостійкість: 3 × 107ціклов.

Комутаційна зносостійкість: 0,7 × 105ціклов.

Кріплення на DIN-рейку EN-60715.

Ступінь захисту корпусу: IP-40.

Габарити (маса): 90х52х65 мм (239 грам).
