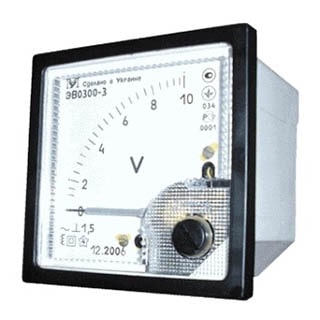

ЭВ0300-2 Вольтметр, Мегометр
Вольтметри ЭВ0300 призначені для вимірювання напруги в мережах змінного струму синусоїдальної форми частотою від 45 Hz до 65 Hz. Прилади є стаціонарні аналогові показувальні прямої дії електромагнітної системи з кріпленням рухомої частини на кернах.
Клас точності приладів – 1,5 або 2,5 за ДСТУ OIML R 34:2014 Класи точності засобів вимірювальної техніки.
Границі допустимої приведеної основної похибки приладів рівні ±1,5 % для приладів класу точності 1,5 та ±2,5 % для приладів класу точності 2,5 від кінцевого значення діапазону вимірювання.
Основна і додаткова похибка приладів, підключених через вимірювальні трансформатори, нормовані без врахування відповідних похибок вимірювальних трансформаторів.
Кінцеве значення діапазонів вимірювання наведені в таблиці:
Кінцеве значення діапазону вимірювання вольтметрів підключених
|
безпосередньо
|
через трансформатор напруги
|
7,5 V, 10 V, 15 V, 20 V, 30 V, 50 V, 75 V, 100 V, 150 V, 250 V, 500 V, 600 V
|
3000 V, 7500 V, 10000 V, 12500 V, 20000 V, 35000 V, 60000 V, 125000 V
|
Примітка 1. В залежності від замовлення, вольтметри з кінцевим значенням диапазону вимірювання 1000 V можуть виготовлятися як кіловольтметри.
Примітка 2. Номінальна напруга вторинної обмотки вимірювального трансформатора напруги повинна бути 100 V.
|
Початкове значення діапазону вимірювання не перевищує 20 % кінцевого значення діапазону вимірювання
Власне споживання приладів:
– вольтметрів безпосереднього підключення не більше 5 V·A;
– вольтметрів, підключених через трансформатор напруги, (4±1,5) V·A.
Ступінь захисту IP40 за ДСТУ EN 60529:2014 Ступені захисту, що
забезпечують кожухи (Код ІР).
Габаритні розміри та довжина шкали приладів, в залежності від
модифікації (виконання), відповідають значенням, наведеним в таблиці:
Модифікація
(виконання)
|
Габаритні розміри, mm
|
Довжина
Шкали, mm
|
Маса,
kg
|
ЭВ0300-2
|
96x96х62
|
90
|
0,3
|
ЭВ0300-3
|
72x72х62
|
60
|
0,2
|
Виробник:
Мегомметр
Тип:
Вольтметр
