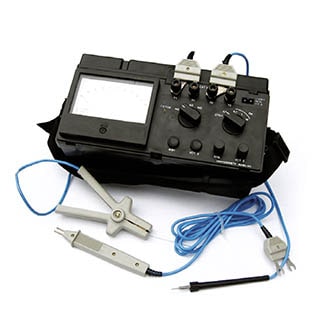

Ф4104-М1 Мікроомметр, Мегометр
Мікроомметр Ф4104-М1 призначений для вимірювання електричного опору постійному струму.
Мікроомметр застосовується під час пусконалагоджувальних і електромонтажних роботах у будь-яких галузях.
Діапазони вимірювання, струм у вимірюваному опорі, тривалість імпульсу вимірювального струму наведено у таблиці:
Діапазон вимірювання
|
Струм у вимірюваному опорі, А
|
Тривалість імпульсу вимірювального струму, ms, не більше
|
мін
|
макс
|
|
0-100 mW, 0-1 mW, 0-10 mW,
0-100 mW, 0-1 W, 0-10 W,
0-100 W, 0-1 kW, 0-10 kW,
0-100 kW, 0-1 MW, 0-10 MW
|
3
0,6
0,6×10 -3
0,6×10 -6
|
4
0,8
0,8×10 -3
0,8×10 -6
|
160
800
постійний струм
постійний струм
|
Клас точності заДСТУ OIMLR 34:2014 Метрологія. Класи точності засобів вимірювальної техніки (OIMLR 34:1979, IDT).: 1,5 на всіх діапазонах за винятком: (0-1) mW, (0-10) mW, (0-100) mW, (0-1) W з класом точності 2,5 та (0-100) mW з класом точності 4,0
Час встановлення робочого режиму мікроомметра – не більше 1 min.
Тривалість безперервної роботи, не менше 8 годин. Час перерви до повторного включення, не менше 5 min. Тривалість безперервної роботи від вмонтованого джерела живлення обмежується ємністю електрохімічного джерела струму.
Електроживлення мікроомметра здійснюється:
- від мережі змінного струму напругою (220 ± 22) V частотою (50 ± 0,5) Hz, (60 ± 0,5) Hz і наявністю гармонік до 5 %;
- від мережі змінного струму напругою (220 ± 11) V частотою (400 ± 10) Hz і наявністю гармонік до 5 %;
- від електрохімічних джерел живлення постійного струму (дев'ять елементів А373) за напруги (12+3-1,5) V.
Потужність споживання від мережі змінного струму - не більше 4 V×А.
3.3 Сила струму споживання від електрохімічних джерел постійного струму – не більше 120 mА.
Робочі умови застосування:
– температура навколишнього повітря від мінус 30 ºС до плюс 50 ºС;
– відносна вологість повітря 95 % за температури 30 ºС.
Ступінь захисту корпусу мікроомметра – IP42 за ДСТУ EN 60529:2014 Ступені захисту, що забезпечують кожухи (Код ІР).
Габаритні розміри мікроомметра не більше 305 mm х 125 mm х155 mm.
Маса мікроомметра, не більше 2,3 kg;
Маса сумки з приладдям, не більше 2,1 kg.
Виробник:
Мегомметр
Мікроомметр Ф4104-М1 призначений для вимірювання електричного опору постійному струму.
Мікроомметр застосовується під час пусконалагоджувальних і електромонтажних роботах у будь-яких галузях.
Діапазони вимірювання, струм у вимірюваному опорі, тривалість імпульсу вимірювального струму наведено у таблиці:
Діапазон вимірювання
|
Струм у вимірюваному опорі, А
|
Тривалість імпульсу вимірювального струму, ms, не більше
|
мін
|
макс
|
|
0-100 mW, 0-1 mW, 0-10 mW,
0-100 mW, 0-1 W, 0-10 W,
0-100 W, 0-1 kW, 0-10 kW,
0-100 kW, 0-1 MW, 0-10 MW
|
3
0,6
0,6×10 -3
0,6×10 -6
|
4
0,8
0,8×10 -3
0,8×10 -6
|
160
800
постійний струм
постійний струм
|
Клас точності заДСТУ OIMLR 34:2014 Метрологія. Класи точності засобів вимірювальної техніки (OIMLR 34:1979, IDT).: 1,5 на всіх діапазонах за винятком: (0-1) mW, (0-10) mW, (0-100) mW, (0-1) W з класом точності 2,5 та (0-100) mW з класом точності 4,0
Час встановлення робочого режиму мікроомметра – не більше 1 min.
Тривалість безперервної роботи, не менше 8 годин. Час перерви до повторного включення, не менше 5 min. Тривалість безперервної роботи від вмонтованого джерела живлення обмежується ємністю електрохімічного джерела струму.
Електроживлення мікроомметра здійснюється:
- від мережі змінного струму напругою (220 ± 22) V частотою (50 ± 0,5) Hz, (60 ± 0,5) Hz і наявністю гармонік до 5 %;
- від мережі змінного струму напругою (220 ± 11) V частотою (400 ± 10) Hz і наявністю гармонік до 5 %;
- від електрохімічних джерел живлення постійного струму (дев'ять елементів А373) за напруги (12+3-1,5) V.
Потужність споживання від мережі змінного струму - не більше 4 V×А.
3.3 Сила струму споживання від електрохімічних джерел постійного струму – не більше 120 mА.
Робочі умови застосування:
– температура навколишнього повітря від мінус 30 ºС до плюс 50 ºС;
– відносна вологість повітря 95 % за температури 30 ºС.
Ступінь захисту корпусу мікроомметра – IP42 за ДСТУ EN 60529:2014 Ступені захисту, що забезпечують кожухи (Код ІР).
Габаритні розміри мікроомметра не більше 305 mm х 125 mm х155 mm.
Маса мікроомметра, не більше 2,3 kg;
Маса сумки з приладдям, не більше 2,1 kg.
