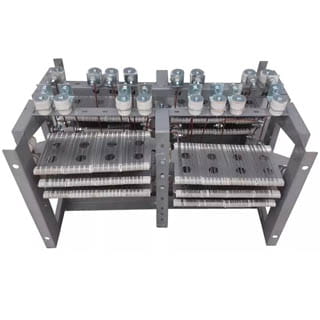

ИРАК 434.332.004-26, Блок резисторів

---

Блок резисторів Б6У2 ИРАК 434.332.004-26 використовуються для пуску, гальмування, регулювання швидкості електродвигунів з фазним ротором (для регулювання напруги в мережі), і як правило на них встановлено до шести елементів з фехралевой (Х15Ю5) стрічки.

Розшифровка маркування Б [6] - [ИРАК 434.332.004] - [ХХ]

Б - блок резисторів фехральових;

[6] - максимальна кількість резисторів на одному блоці.

[У2] - кліматичне виконання, а також категорія розміщення по ГОСТу 15150-69 (УХЛ2, УХЛ3, У1, У2, T1, T2);

[ИРАК 434.332.004] - номер конструкторського виконання;

[ХХ] - позначення схеми (01 - 91).

Технічні характеристики Б6У2 ИРАК 434.332.004-26:

Найменування блоку	Трив.струм, А	Загальний опір, ОМ	Опір по рівнях, ОМ						Кі-сть виводів
			1-2	2-3   3-4	4-5      5-6	6-7	7-6	8-9
ИРАК 434.332.004-26	49	6,2	Р1-Р5 0,57-0,63	Р1-Р61 3,06-3,38	Р61-Р6 1,58-1,74	Р6-Р62 0,627-0,69			5

- Блоки резисторів розраховані для роботи в ланцюгах постійного струму з напругою до 440 В і в ланцюгах змінного струму з напругою до 660 В, частотою до 60 Гц;

- Вид кліматичного виконання: помірний клімат - У2 і тропічний клімат - Т2 по ГОСТ 15150-69;

- Навколишнє середовище - вибухонебезпечне, яка не містить газів і парів, що руйнують метали і ізоляцію, що не насичена струмопровідним пилом (наприклад, вугільної) або водяною парою;

- Виконання за ступенем захисту - IP00;

- Режим роботи - тривалий (для виконань 1-12);

- Тривала розсіює потужність блоків при допустимому перегрів резистивного матеріалу в 350º С - 6,2 кВт;

- Допустиме значення відхилення величини опору блоку 10%;

Габаритні і установочні розміри блоку резисторів Б6У2 ИРАК 434.332.004-26:

---
