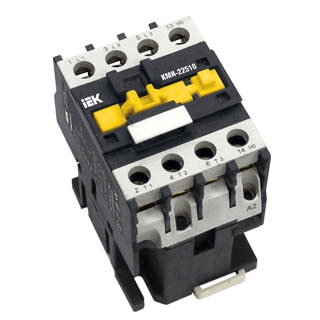

Малогабаритні контактори змінного струму загальнопромислового застосування КМИ-22511 25А 220В/АС3 1р (НЗ) (KKM21-025-230-01) на струм навантаження від 9 до 95А призначені для пуску, зупинки і реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660В (категорія застосування АС-3), а також для дистанційного керування освітленням, різними малоіндуктивними навантаженнями (категорія застосування АС-1). Всі виконання на струм навантаження до 40А мають одну групу замикаючих або додаткових контактів. Область застосування малогабаритних контакторів серії КМИ - управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, станками, освітленням, в системах автоматичного введення резерву (АВР).

Технічні характеристики КМИ22511 25А 220В

Номінальна напруга живлення мережі Us AC 50 Гц:	230 В
Номінальний робочий струм Ie 400 В:	25 А
Тип підключення допоміжної мережі:	Гвинтове з'єднання
Кількість допоміжних нормально замкнутих-НЗ контактів:	1
Номінальна робоча напруга змінного струму Ue:	230; 400; 660 В
Номінальна напруга ізоляції Ui:	660 В
Номінальна імпульсна напруга:	6 кВ
Умовний тепловий струм Ith при АС-1:	40 А
Номінальна потужність при AC - 3 230 В:	5.5 кВт
Номінальна потужність при AC - 3 400 В:	11.0 кВт
Номінальна потужність при AC-3 660 в:	15.0 кВт
Максимальне короткочасне навантаження:	450 А
Умовний струм короткого замикання Inc:	3000 А
Захист від надструмів - запобіжник gG:	40 А
Потужність розсіювання при Ie АС-3:	1,25 Вт
Потужність розсіювання при Ie АС-1:	3,2 Вт
Момент затяжки:	1,2 Нм
Діапазони напруги при спрацюванні Uc:	0,8...1,1
Гнучкий кабель без наконечника:	1,5...4 мм²
Діапазони напруги при відпусканні Uc:	0,3...0,6
Жорсткий кабель без наконечника:	2,5...6 мм²
Час спрацювання при замиканні:	15...24 мс
Час спрацювання при розмиканні:	5...19 мс
Комутаційна зносостійкість при АС-1:	1,3 млн циклів
Комутаційна зносостійкість при АС-3:	1,1 млн циклів
Комутаційна зносостійкість при АС-4:	0,15 млн циклів
Мех износоустойчивость:	12.0 млн ком циклів
Кількість додаткових контактів:	1
Ступінь захисту-IP:	IP20
Тип монтажу:	За допомогою гвинтів, на DIN-рейку
Кліматичне виконання:	УХЛ4
Температура експлуатації:	-25...+50 °C
Ширина:	56.0 мм
Висота:	84.0 мм
Вага:	≤ 0,4 кг
Додатковий контакт-номінальна напруга Un AC:	≤ 660 В
Додаткові контакти-номінальна напруга Un DC:	≤ 440 В
Додаткові контакти-номінальна напруга ізоляції Ui:	660 В
Додадкові контакти - Струм термічної стійкості In:	10 А
Додаткові контакти - Мінімальна здатність ввімкнення Umin:	24 В
Додаткові контакти - Мінімальна здатність ввімкнення Imin:	10 мА
Додаткові контакти - Захист від надструмів - запобіжник gG:	10 А
Додаткові контакти-Максимальне короткочасне навантаження:	100 А
Додаткові контакти - Опір ізоляції:	> 10 мОм
Тип напруги:	Змінний (AC)
Кількість полюсів:	3
Додаткові контакти-переріз приєднуваних провідників:	1...4 мм²
Момент затягування:	1.2 нм

Артикул виробника: KKM21-025-230-01

Виробник: IEK

Серія: КМИ

Номінальний струм, А: 25
