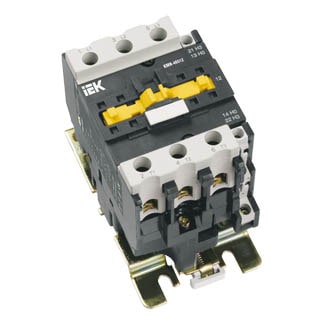

КМИ-34012 40А 110В/АС3 1з+1р (НВ+НЗ), Контактор
Малогабаритні контактори змінного струму загальнопромислового застосування КМИ-34012 40А 110В/АС3 1з+1р (НВ+НЗ) (KKM31-040-110-11) на струм навантаження від 9 до 95А призначені для пуску, зупинки і реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660В (категорія застосування АС-3), а також для дистанційного керування освітленням, різними малоіндуктивними навантаженнями (категорія застосування АС-1). Всі виконання на струм навантаження до 40А мають одну групу замикаючих або додаткових контактів. Область застосування малогабаритних контакторів серії КМИ - управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, станками, освітленням, в системах автоматичного введення резерву (АВР).
Технічні характеристики КМИ34012 40А 110В
| Номінальна напруга живлення мережі Us AC 50 Гц: |
110 В |
| Номінальний робочий струм Ie 400 В: |
40 А |
| Тип підключення допоміжної мережі: |
Гвинтове з'єднання |
| Кількість допоміжних нормально замкнутих-НЗ контактів: |
1 |
| Кількість допоміжних нормально розімкнутих-НВ контактів: |
1 |
| Номінальна робоча напруга змінного струму Ue: |
230; 400; 660 В |
| Номінальна напруга ізоляції Ui: |
660 В |
| Номінальна імпульсна напруга: |
6 кВ |
| Умовний тепловий струм Ith при АС-1: |
60 А |
| Номінальна потужність при AC - 3 230 В: |
11.0 кВт |
| Номінальна потужність при AC - 3 400 В: |
18.5 кВт |
| Номінальна потужність при AC-3 660 в: |
30.0 кВт |
| Максимальне короткочасне навантаження: |
720 А |
| Умовний струм короткого замикання Inc: |
3000 А |
| Захист від надструмів - запобіжник gG: |
50 А |
| Потужність розсіювання при Ie АС-3: |
2,4 Вт |
| Потужність розсіювання при Ie АС-1: |
5,4 Вт |
| Момент затяжки: |
2,5 Нм |
| Діапазони напруги при спрацюванні Uc: |
0,8...1,1 |
| Гнучкий кабель без наконечника: |
6...16 мм² |
| Діапазони напруги при відпусканні Uc: |
0,3...0,6 |
| Жорсткий кабель без наконечника: |
10...25 мм² |
| Час спрацювання при замиканні: |
20...26 мс |
| Час спрацювання при розмиканні: |
8...12 мс |
| Комутаційна зносостійкість при АС-1: |
1,3 млн циклів |
| Комутаційна зносостійкість при АС-3: |
1,0 млн циклів |
| Комутаційна зносостійкість при АС-4: |
0,12 млн циклів |
| Мех износоустойчивость: |
10.0 млн ком циклів |
| Кількість додаткових контактів: |
2 |
| Ступінь захисту-IP: |
IP20 |
| Тип монтажу: |
Монтажна панель/плата |
| Кліматичне виконання: |
УХЛ4 |
| Температура експлуатації: |
-25...+50 °C |
| Ширина: |
75.0 мм |
| Висота: |
128.0 мм |
| Вага: |
≤ 1,4 кг |
| Додатковий контакт-номінальна напруга Un AC: |
≤ 660 В |
| Додаткові контакти-номінальна напруга Un DC: |
≤ 440 В |
| Додаткові контакти-номінальна напруга ізоляції Ui: |
660 В |
| Додадкові контакти - Струм термічної стійкості In: |
10 А |
| Додаткові контакти - Мінімальна здатність ввімкнення Umin: |
24 В |
| Додаткові контакти - Мінімальна здатність ввімкнення Imin: |
10 мА |
| Додаткові контакти - Захист від надструмів - запобіжник gG: |
10 А |
| Додаткові контакти-Максимальне короткочасне навантаження: |
100 А |
| Додаткові контакти - Опір ізоляції: |
> 10 мОм |
| Тип напруги: |
Змінний (AC) |
| Кількість полюсів: |
3 |
| Додаткові контакти-переріз приєднуваних провідників: |
1...4 мм² |
| Момент затягування: |
1.2 нм |
Номінальний струм, А:
40
Серія:
КМИ
Виробник:
IEK
Артикул виробника:
KKM31-040-110-11
