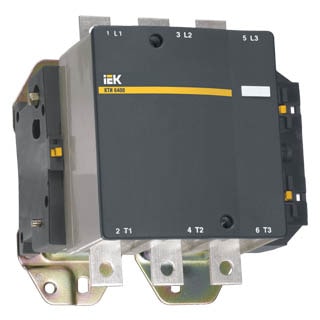

КТИ-6500 500А 400В/АС3, Контактор
Контактори електромагнітні серії КТИ-6500 500А 400В/АС3 (KKT60-500-400-10) призначені для використання в схемах управління для пуску і зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з номінальною напругою до 660В змінного струму, а також можуть бути використані для ввімкнення і вимкнення інших електроустановок: освітлення, нагрівальних установок і різних індуктивних навантажень. Застосовуються в вентиляторах, насосах, печах, кран-балках і в системах автоматичного введення резерву (АВР).
Технічні характеристики КТИ-6500 500А 400В
| Номінальна напруга живлення мережі Us AC 50 Гц: |
400 В |
| Номінальний робочий струм Ie 400 В: |
500 А |
| Тип підключення допоміжної мережі: |
Гвинтове з'єднання |
| Кількість допоміжних нормально розімкнутих-НВ контактів: |
1 |
| Номінальна робоча напруга змінного струму Ue: |
230; 400; 660 В |
| Номінальна напруга ізоляції Ui: |
1000 В |
| Номінальна імпульсна напруга: |
8 кВ |
| Умовний тепловий струм Ith при АС-1: |
700 А |
| Номінальна потужність при AC - 3 230 В: |
147.0 кВт |
| Номінальна потужність при AC - 3 400 В: |
250.0 кВт |
| Номінальна потужність при AC-3 660 в: |
335.0 кВт |
| Максимальне короткочасне навантаження: |
4000 А |
| Умовний струм короткого замикання Inc: |
18000 А |
| Захист від надструмів - запобіжник gG: |
800 А |
| Потужність розсіювання при Ie АС-3: |
45 Вт |
| Потужність розсіювання при Ie АС-1: |
88 Вт |
| Момент затяжки: |
35 Нм |
| Шина подвійна-кожна розміром: |
40х5 мм |
| Метричний діаметр гвинта: |
10 мм |
| Діапазони напруги при спрацюванні Uc: |
0,8...1,1 |
| Діапазони напруги при відпусканні Uc: |
0,35......0,55 |
| Час спрацювання при замиканні: |
40...75 мс |
| Час спрацювання при розмиканні: |
100...170 мс |
| Комутаційна зносостійкість при АС-1: |
0,3 млн циклів |
| Комутаційна зносостійкість при АС-3: |
0,5 млн циклів |
| Переріз дроту з наконечником: |
2х240 мм² |
| Гнучкий кабель 1 або 2 дроти: |
1...4 мм² |
| Мех износоустойчивость: |
0.8 млн ком циклів |
| Гнучкий кабель з наконечником однопровідний: |
1...4 мм² |
| Гнучкий кабель з наконечником двопровідний: |
1...1,25 мм² |
| Жорсткий кабель без наконечника одно або двопровідний: |
1...4 мм² |
| Кількість додаткових контактів: |
1 |
| Ступінь захисту-IP: |
IP00 |
| Тип монтажу: |
Монтажна панель/плата |
| Кліматичне виконання: |
УХЛ3 |
| Температура експлуатації: |
-45...+55 °C |
| Ширина: |
233.0 мм |
| Висота: |
238.0 мм |
| Додатковий контакт-номінальна напруга Un AC: |
≤ 660 В |
| Додаткові контакти-номінальна напруга ізоляції Ui: |
660 В |
| Додадкові контакти - Струм термічної стійкості In: |
10 А |
| Додаткові контакти - Захист від надструмів - запобіжник gG: |
10 А |
| Додаткові контакти-Максимальне короткочасне навантаження: |
100 А |
| Додаткові контакти - Опір ізоляції: |
> 10 мОм |
| Тип напруги: |
Змінний (AC) |
| Кількість полюсів: |
3 |
| Повторно-короткочасовий режим: |
120 циклів проходження за годину |
| Момент затягування: |
1.2 нм |
Артикул виробника:
KKT60-500-400-10
Виробник:
IEK
Серія:
КТИ
Номінальний струм, А:
400
