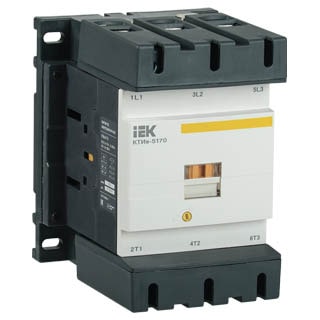

КТИе-5170 170А 230В/АС3 IEK, Контактор

---

Контактори електромагнітні серії КТИе-5170 170А 230В/АС3 (KKTE50-170-230-10) призначені для використання в схемах управління для пуску і зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з номінальною напругою до 660В змінного струму, а також можуть бути використані для ввімкнення і вимкнення інших електроустановок: освітлення, нагрівальних установок і різних індуктивних навантажень. Застосовуються в вентиляторах, насосах, печах, кран-балках і в системах автоматичного введення резерву (АВР).

Технічні характеристики КТИе-5170 170А 230В

Номінальна напруга живлення мережі Us AC 50 Гц:	230 В
Номінальний робочий струм Ie 400 В:	170 А
Тип підключення допоміжної мережі:	Гвинтове з'єднання
Номінальна робоча напруга змінного струму Ue:	230…400 В
Номінальна напруга ізоляції Ui:	1000 В
Номінальна імпульсна напруга:	8 кВ
Умовний тепловий струм Ith при АС-1:	200 А
Номінальна потужність при AC - 3 230 В:	45.0 кВт
Номінальна потужність при AC - 3 400 В:	90.0 кВт
Максимальне короткочасне навантаження:	1400 А
Умовний струм короткого замикання Inc:	10000 А
Захист від надструмів - запобіжник gG:	250 А
Потужність розсіювання при Ie АС-3:	13,5 Вт
Потужність розсіювання при Ie АС-1:	24 Вт
Момент затяжки:	6 Нм
Метричний діаметр гвинта:	8 мм
Діапазони напруги при спрацюванні Uc:	0,85…1,1
Гнучкий кабель без наконечника:	95…150 мм²
Діапазони напруги при відпусканні Uc:	0,3…0,5
Жорсткий кабель без наконечника:	95…150 мм²
Час спрацювання при замиканні:	20…35 мс
Час спрацювання при розмиканні:	40…75 мс
Комутаційна зносостійкість при АС-3:	0,6 млн циклів
Механічна зносостійкість:	0.7 млн циклів
Ступінь захисту-IP:	IP20
Тип монтажу:	Монтажна панель/плата
Кліматичне виконання:	УХЛ3
Температура експлуатації:	-45…+55 °C
Ширина:	120.0 мм
Висота:	158.0 мм
Тип напруги:	Змінний (AC)
Кількість полюсів:	3
Повторно-короткочасовий режим:	120 циклів проходження за годину

---
