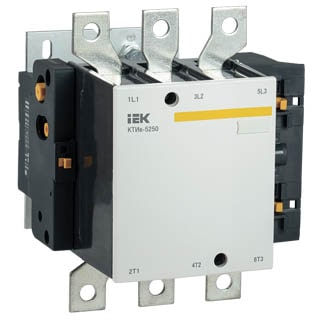

КТИе-5250 250А 230В/АС3 IEK, Контактор
Контактори електромагнітні серії КТИе-5250 250А 230В/АС3 (KKTE50-250-230-10) призначені для використання в схемах управління для пуску і зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з номінальною напругою до 660В змінного струму, а також можуть бути використані для ввімкнення і вимкнення інших електроустановок: освітлення, нагрівальних установок і різних індуктивних навантажень. Застосовуються в вентиляторах, насосах, печах, кран-балках і в системах автоматичного введення резерву (АВР).
Технічні характеристики КТИе-5250 250А 230В
| Номінальна напруга живлення мережі Us AC 50 Гц: |
230 В |
| Номінальний робочий струм Ie 400 В: |
250 А |
| Тип підключення допоміжної мережі: |
Болтове з'єднання |
| Кількість допоміжних нормально розімкнутих-НВ контактів: |
1 |
| Номінальна робоча напруга змінного струму Ue: |
230…400 В |
| Номінальна напруга ізоляції Ui: |
1000 В |
| Номінальна імпульсна напруга: |
8 кВ |
| Умовний тепловий струм Ith при АС-1: |
315 А |
| Номінальна потужність при AC - 3 230 В: |
75.0 кВт |
| Номінальна потужність при AC - 3 400 В: |
132.0 кВт |
| Максимальне короткочасне навантаження: |
1800 А |
| Умовний струм короткого замикання Inc: |
10000 А |
| Захист від надструмів - запобіжник gG: |
315 А |
| Потужність розсіювання при Ie АС-3: |
16 Вт |
| Потужність розсіювання при Ie АС-1: |
25 Вт |
| Момент затяжки: |
10 Нм |
| Шина подвійна-кожна розміром: |
25x4 мм |
| Метричний діаметр гвинта: |
10 мм |
| Діапазони напруги при спрацюванні Uc: |
0,85…1,1 |
| Гнучкий кабель без наконечника: |
125…185 мм² |
| Діапазони напруги при відпусканні Uc: |
0,35…0,55 |
| Жорсткий кабель без наконечника: |
125…185 мм² |
| Час спрацювання при замиканні: |
20…35 мс |
| Час спрацювання при розмиканні: |
7…15 мс |
| Комутаційна зносостійкість при АС-3: |
0,5 млн циклів |
| Механічна зносостійкість: |
0.7 млн циклів |
| Ступінь захисту-IP: |
IP00 |
| Тип монтажу: |
Монтажна панель/плата |
| Кліматичне виконання: |
УХЛ3 |
| Температура експлуатації: |
-45…+55 °C |
| Ширина: |
168.5 мм |
| Висота: |
197.0 мм |
| Додатковий контакт-номінальна напруга Un AC: |
690 В |
| Додаткові контакти-номінальна напруга ізоляції Ui: |
690 В |
| Додадкові контакти - Струм термічної стійкості In: |
10 А |
| Додаткові контакти - Захист від надструмів - запобіжник gG: |
10 А |
| Додаткові контакти-Максимальне короткочасне навантаження: |
100 А |
| Додаткові контакти - Опір ізоляції: |
10 мОм |
| Тип напруги: |
Змінний (AC) |
| Кількість полюсів: |
3 |
| Повторно-короткочасовий режим: |
120 циклів проходження за годину |
| Додаткові контакти-переріз приєднуваних провідників: |
1…4 мм² |
| Момент затягування: |
0.8 нм |
Артикул виробника:
KKTE50-250-230-10
Виробник:
IEK
Серія:
КТИе
Номінальний струм, А:
250
