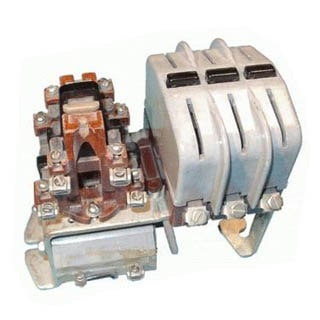

Контактор МК 1-20 — це пристрій, що використовується для комутації струмів в загальнопромислових установках, а також на електровозах, тепловозах і тд. Призначений для роботи при змінно і постійному струмах з робочою частотою 50 і 60 Гц. Електромагнітний контактор МК 1-20 зібраний на П-подібної скоби. На ній встановлені всі конструктивні одиниці. Виконання контактора відкрите (без захисного кожуха).

Пристрій магнітного контактора МК 1-20:

контактної системи;
дугогасительной системи (скоби+камери+котушки);
колодка з нерухомими скобами;
траверси;
контактні містки;
підпружинені колодки;

МК 1-20 працюють в таких режимах: повторно-короткочасний, переривчасто-тривалий, тривалий, короткочасний.

Згідно з умовами експлуатації, установка проводиться на висоту до 2000-4300 м над рівнем моря без змін в робочих характеристиках.

Розшифровка умовного позначення Електромагнітний контактор МК 1-20:

МК — контактор електромагнітний;

1 — Inom=40A;

2 — кількість замикаючих контактів;

0 — кількість розмикає контакти.

Також варто враховувати ступінь комутаційної зносостійкості. У маркуванні вона позначається літерами «А» і «Б».

Технічні характеристики контактора МК 1-20

Контактори використовують в умовах помірного, холодного і тропічного клімату (У, УХЛ, Т) згідно ГОСТ 15150-69. Категорія розміщення – «3». Номінальна комутаційна здатність 5000 включень в годину. Основні технічні параметри наведені в таблиці.

Найменування хар-до	Параметри для МК 1-20
Inom, A	40
Unom, B	1000 DC, 380 AC
Рпотр., Вт	75
Ступінь захисту	IP75

Серія: МК

Номінальний струм, А: 40

Напруга котушки (В): 220

Виробник: Електросервіс
