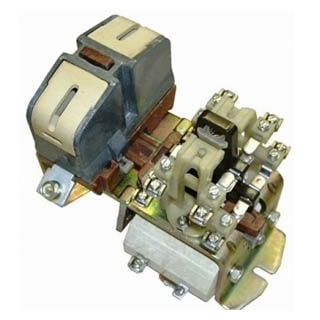

МК 3-10 100А (110В), Контактор

Контактор МК 3-10 здійснює роботу в електромережах, які працюють при 220 Вольтах постійної напруги і 380 Вольтах змінного, з частотою 50 Герц. Застосовується у промислових приладах і для комутації лінії електропередач тепловозів і електровозів. Для даного пристрою рекомендовані наступні режими роботи: тривалий, короткочасний, уривчасто-тривалому, повторно-короткочасному.

Конструктивне виконання:

Допоміжні контакти виготовлені у такої конструкції, яка дозволяє перетворювати нормально відкриті в закриті і навпаки. При цьому кількість нормально закритих не повинно бути більше половини від загальної суми допоміжних контактів. Два контактори одного типу з головними контактами замикає типу, розміщених поруч, допускається установка механічного блокування. Провідники приєднуються до контактору спереду. Допускається монтаж контакторів на металевих або ізоляційних пластинах, або на рейках.

Рекомендовані робочі умови для контакторів МК 3-10:

Рекомендована:

• Температура повітря в приміщенні: від -40 до +40°С;
• Висота над рівнем моря: не перевищує 2000 м;

Експлуатація неприпустима при:

• Зміст пилу, особливо здатних проводити струм;
• Високої насиченості агресивних газів і парів;
• Наявність бризок води і масла;
• Можливу небезпеку вибуху або пожежі.

Структура умовного позначення:

• МК - серія до контакторів;
• 3 - показник габариту і номінального струму 100 Ампер;
• 1 - кількість замикаючих контактів;
• 0 - кількість розмикає контакти.

Технічні характеристки:

• Номінальний струм: 100А;
• Напруга: до ~ 380В;
• Напруга: до = 220В;
• Напряжение катушки: 24, 75, 110, 220В;
• Потребляемая мощность: до 45Вт;
• Износостойкость: не менее 16 млн. циклов;
• Масса: 3,8кг.
