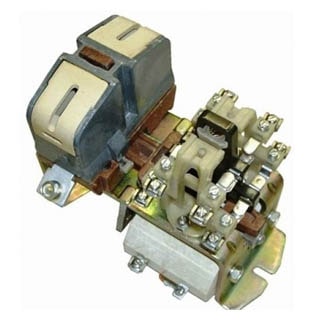

МК 4-10 160А (220В), Контактор

Контактор МК 4-10 призначений для роботи в лініях електропередач, з 380 Вольтами змінної напруги, при частоті 50 Герц або 220 Вольтах постійного. Рекомендована робота пристрою в одному з наступних режимів: тривалий, короткочасний, переривчасто-тривалий, повторно-короткочасні.

Конструктивне виконання:

Конструктивне виконання допоміжних контактів дозволяє переробляти нормально відкриті в закриті і навпаки. У цьому випадку кількість нормально закритих не повинно бути більше, ніж половина від усіх допоміжних контактів. Два однотипних контактора з головними нормально відкритими контактами, розміщеними поруч, між ними є можливість установки механічного блокування. Контактор з переднім приєднанням провідників. Монтаж контакторів проводитися або на металеві або ізоляційні пластини, або на рейки.

Області застосування:

Контактори серії МК застосовують тепловозах, електровозах (тролейбусі, трамваї, поїздах, метрополітені) і ліфтових установках.

Рекомендовані умови експлуатації контакторів МК 4-10:

Номінальні:

• Температура навколишнього середовища: від -40 до +40°С;
• Монтаж на вертикальну поверхню, з допустимим відхиленням до 5°;
• Висота над рівнем моря: до 2 км;

Експлуатація неприпустима при:

• Високому вмісті струмопровідного пилу;
• Наявності в середовищі агресивних газів і парів у високих концентраціях;
• Ризик попадання бризок або масла на пристрій;
• Велику небезпеку вибуху або пожежі.

Структура умовного позначення:

• МК - серія до контакторів;
• 4 - показник габариту і номінального струму 160 Ампер;
• 1 - кількість замикаючих контактів;
• 0 - кількість розмикає контакти.

Технічні характеристки:

• Номінальний струм: 160А;
• Напруга: до ~ 380В;
• Напруга: до = 220В;
• Напруга котушки: 24, 75, 110, 220В;
• Споживана потужність: до 45Вт;
• Зносостійкість: не менше 16 млн. циклів;
• Маса: 3,9 кг
