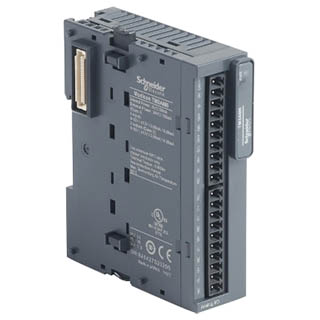

МОДУЛЬ TM3 АНАЛОГ 4 ВХ/ 2 ВИХ ПРУЖ TM3AM6G, Schneider

---

Характеристики

Технічні характеристики TM3AM6G:

Серія продукту	Modicon TM3
Тип виробу або компоненту	Модуль аналогових входів-виходів
Сумісність серії	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Кількість аналогових входів	4
Тип аналогового входу	струм 4...20 мА струм 0...20 мА напруга 0...10 В напруга - 10...10 В
Кількість аналогових виходів	2
Тип аналогового виходу	Струм 4...20 мА Струм 0...20 мА Напруга 0...10 В Напруга - 10...10 В

Додаткове

Роздільна здатність аналогового входу	12 біт 11 біт + знак
Допустиме тривале перевантаження	13 В, аналоговий тип входу: напруга 40 мА, аналоговий тип входу: струм
Вхідний повний опір	<= 50 Ом струм >= 1 МОм напруга
Роздільна здатність аналогового виходу	12 біт 11 біт + знак
Значення молодшого біта	2,44 мВ 0...10 Внапруга 4.88 мВ - 10...10 Внапруга 4.88 мкА 0...20 мАструм 3.91 мкА 4...20 мАструм
Тип електричного навантаження	Резистивний
Омічний імпеданс навантаження	1 кОм напруга 300 Ом струм
Час стабілізації	1 мс
Час перетворення	1 мс + 1 мс на канал + 1 цикл контролера
Тривалість вибірки	1 мс 10 мс
Абсолютна похибка виміру	+/- 1 % повної шкали +/- 0.2 % повної шкали на 25 °C
Відхилення температури	+/- 0,01 % FS/°C
Стабільність та повторюваність характерис	+/-0,5 %FS для вхід +/-0,5 %FS для вихід
Нелінійність	+/- 0,2 %FS
Пульсація вихідного сигналу	20 мВ
Перехресне наведення	<= 1 LSB
[Us] номінальна напруга живлення	24 В постійний струм
Межі напруги живлення	20,4…28,8 В
Тип кабелю	Екранована вита пара <30 м для Вхід/вихід ланцюг
Споживання струму	45 мА на 5 В постійний струм на через роз'єм комунікаційної шини Режим холостого ходу 55 мА на 5 В постійний струм на через роз'єм комунікаційної шини повне навантаження 55 мА на 24 В постійний струм на через зовнішнє джерело живлення Режим холостого ходу 100 мА на 24 В постійний струм на через зовнішнє джерело живлення повне навантаження
Місцева сигналізація	для PWR 1 світлодіод (зелений)
Електричне з'єднання	10 x 1.5 мм² знімна пружинна клемна колодка з крок 3,81 мм настройка для входів 10 x 1.5 мм² знімна пружинна клемна колодка з крок 3,81 мм настройка для входів, виходів і живлення
Ізоляція	Між входом і виходом в 1500 В змінний струм Між входом і внутрішньою логікою в 500 В змінний струм Між виходом і живленням в 1500 В змінний струм Між виходом і внутрішньою логікою в 500 В змінний струм
Маркування	CE
Стійкість до імпульсних перенапруг	1 кВ джерело живлення Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ джерело живлення Диференційний режим відповідно до МЕК 61000-4-5 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ I/O Диференційний режим відповідно до МЕК 61000-4-5
Монтажна опора	DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором
Висота	90 мм
Глибина	70 мм
Ширина	23,6 мм
Вага нетто	0,1 кг

---
