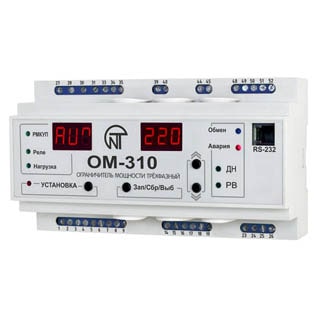

ОМ-310, Обмежувач потужності

---

Технічна документація

Обмежувач потужності ОМ-310 призначений для:

• захисту споживача при неякісних параметрах електричної мережі;
• повного відключення навантаження при перевищенні спожитої потужності основного порогу на заданий користувачем час;
• часткового відключення навантаження при перевищенні спожитої потужності додаткового порогу на заданий користувачем час;
• вимірювання та індикації параметрів трифазної електричної мережі (діючих значень фазних і лінійних напруг; напруг прямої, зворотньої та нульової послідовностей; діючих значень фазних струмів; споживаної навантаженням активної, реактивної і повної потужності, косинуса фі);
• оповіщення про аварійні ситуації;
• дистанційного підключення і відключення навантаження по інтерфейсу RS-232 / RS485 або зовнішнім вимикачем.

Пристрій забезпечує роботу з навантаженням потужності від 2,5 кВт до 30 кВт при використанні вбудованих струмових трансформаторів і до 350 кВт при використанні зовнішніх струмових трансформаторів, в тому числі і в мережах з ізольованою нейтраллю.

ОМ-310 забезпечує наступні види захистів споживача:

• при неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення послідовності і злипання фаз, перекіс фазних / лінійних напруг);
• при перевищенні заданого максимального струму по кожній із фаз навантаження;
• по струмам витоку на «землю».

Основнi характеристики ОМ-310:

• Тип: Обмежувач потужності
• К-ть фаз: Трифазний
• Вбудовані трансформатори струму: Так (від 2,5 до 30 кВт)
• Підключення зовнішніх трансф. струму: Так (до 450 кВт)
• К-ть керуючих реле: 2
• Сходинки відключення: 2
• Вбудоване реле напруги: Так
• К-ть захистів: 12
• Протокол обміну: Mobdus RTU
• Габаритні розміри - дев'ять модулів типу S
• Маса, не більше, кг 0,5

---
