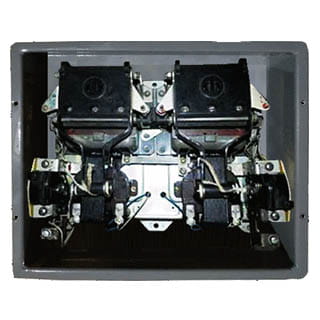

Магнітний пускач ПАЕ-524 призначений для дистанційного керування електродвигунами і іншими електроустановками. Вони забезпечують нульовий захист, тобто у разі зникнення напруги або його зниженні до 50-60% від номінального котушка не утримує магнітну систему пускача, і силові контакти розмикаються. При відновленні напруги струмоприймачів залишається відключеним. Це виключає можливість аварій, пов'язаних з самовільним пуском електродвигуна або іншого електроустановки. Пускачі з тепловими реле здійснюють також захист електроустановок від тривалих перевантажень.

Розшифровка умовного позначення:

ПАЕ - позначення серії;

X - величина пускача в залежності від номінального струму: 3 - 40 А; 4 - 63 А; 5 - 100 А; 6 - 160А;

X - позначення виконання:

звичайне виконання оболонок

1 - відкрите;

2 - захищене;

3 - пилозахищеного;

4 - пилебризгонепроніцаемое;

збільшене виконання оболонок

5 - захищене;

6 - пилозахищеного;

7 - пилебризгонепроникне;

X - додаткові ознаки:

1 - без реле теплового, нереверсивні;

2 - з реле тепловим, нереверсивні;

3 - без реле теплового, реверсивні;

4 - з реле тепловим, реверсивні;

5 - без реле теплового, з вбудованими кнопками "Пуск" і "Стоп";

6 - з реле тепловим, з вбудованими кнопками "Пуск" і "Стоп".

Номінальний струм, А: 100

Серія: ПАЕ

Виробник: С.Х.
