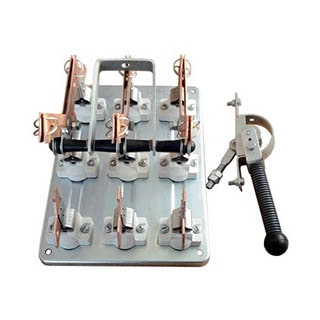

ПЦ-6 630А, Перемикач з центральною рукояткою

Перемикачі ПЦ відкритого виконання для нечастих неавтоматичних комутацій електричних ланцюгів змінного струму частоти 50 Гц напругою 380В. Перемикачі призначені для комплектації силових ящиків, шаф, щитів та інших розподільних пристроїв. Комутаційні контакти перемикачів встановлені на керамічних ізоляторах серії А- 632. Дані пристрої являють собою трьох - полюсні роз'єднувачі на два напрямки з переднім приєднанням зовнішніх провідників.

Структура ідентифікаційного позначення

ПХ-Х/Х-У3
П- Перемикач ( Умовне позначення апарату )
     Х-Умовне позначення виду приводу
           Ц - центральна рукоятка
           Б - бічна рукоятка
           С - бічний зміщений привід на передню панель
                      Х/-Умовне позначення номінального струму
           1- 100А
           2 -200А
           4 -400А
           6- 630А
                                     /Х-Умовне позначення виконання бічної рукоятки
            Л - ліве
            П - праве
