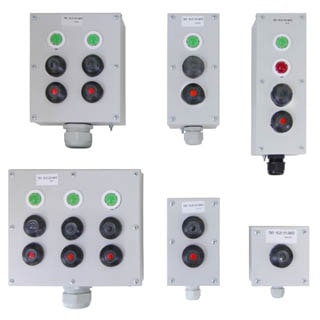

ПКУ-15-21-163 54У2, Пост кнопковий

---

Пости управління серії ПКУ призначені для комутації електричних ланцюгів управління в невибухонебезпечних середовищах, що не містять пилу, газу, рідин в концентраціях, що порушують роботу постів.

Приклад умовного позначення постів управління серії ПКУ 14:

ПКУ-15-21-163 54У2

ПКУ - літерне позначення поста;

14 - умовний номер розробки;

19 - умовне позначення величини номінального теплового струму - 10А;

1 - кількість вертикальних рядів вбудованих апаратів (1, 2, 3);

6- кількість горизонтальних рядів вбудованих апаратів (1, 2, 3, 4, 5, 6, 8);

3 - спосіб установки поста

 (1 - прилаштовується: кріпиться на плоскій поверхні; 3 - підвішується на металевому рукаві, або тросі);

54 - ступінь захисту: (40 - IP40; 54 - IP54);

У2 - кліматичне виконання і категорія розміщення (У2; У3; Т2; Т3).

Технічні характеристики ПКУ-15-21-163:

Номінальна напруга по ізоляції, В

- змінного струму, частотою 50 і 60 Гц ................... 660

- постійного струму ............................................... 440

Номінальний тепловий струм, А .............................. 10

Частота включень в годину ................................. 1200

---
