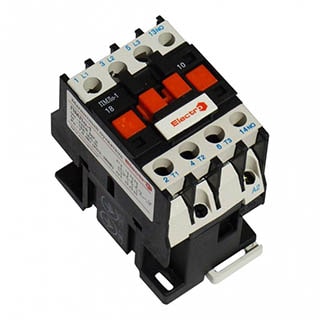

ПМЛо-1, 10А, 400В, 1NO, Контактор Electro

---

Технічна документація

Контактор електромагнітний серії ПМЛо-1 призначений для пуску, безпосереднім підключенням до мережі, зупинки і реверсування асинхронних двигунів з короткозамкненим ротором напругою до 690 В змінного струму частотою 50/60 Гц, а також для комутації інших активно-індуктивних навантажень.

При комплектації тепловим реле контактор здійснює захист споживача від перевантажень, неприпустимої тривалості, від небезпечних струмів, які виникають при обриві однієї з фаз.

Технічні характеристики

Габарит	ПМЛо-1-10
Номінальна робоча напруга, В (АС)	230/400/690
Номінальний робочий струм, А	10
Тепловий струм, А	25
Напруга котушки, В (АС)	400
Додаткові контакти	1NO
Макс.потужність двигуна (230В/400В АС), кВт	2,8/5,2
Потужність котушки управління (роб/пуск), ВА	7/60
Комутац.зносостійкість кат.А (мех./електр), млн.	20/3
Комутац.зносостійкість кат.Б (мех./електр), млн.	10/1,5
Ступінь захисту	ІР20
Умовний струм короткого замикання, А	1000
Максимальне короткочасне навантаження (t≤1c), А	205
Номінальна імпульсна напруга, кВ	8
Номінальна напруга ізоляції, В	690
Спосіб монтажу	DIN-рейка, гвинтовий

---
