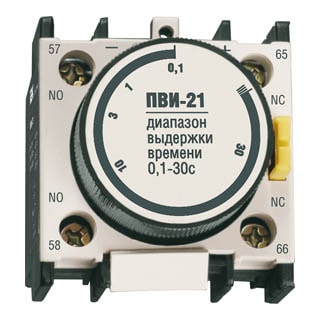

Приставки контактні ПВИ-21 (KPV20-11-1) призначені для розширення можливостей використання контакторів в системах автоматизації технологічних проектів. Пневматичні приставки витримки часу ПВИ дозволяють отримати затримку замикання або розмикання допоміжного кола від 0,1 до 180с. Використовуються спільно з контакторами серії КМИ і КТИ. Котушки служать для керування контакторами за допомогою подачі струму по мережі. Механізми блокування призначені для механічного блокування реверсивних контакторів, виключаючи їх одночасне ввімкнення.
| Тип установки: | Пряме кріплення |
| Типовиконання контактора: | Все типоисполнения КМИ, КТИ |
| Тип напруги: | Змінний/постійний (AC / DC) |
| Номінальний робочий струм Ie при AC-15 230 В: | 6.0 А |
| Номінальний робочий постійний струм DC-13 230 В: | 1.5 А |
| Номінальна напруга живлення мережі Us AC 50 Гц: | 660/400/230 В |
| Номінальна напруга живлення мережі Us постійного струму DC: | 400/220 В |
| Кількість нормально замкнутих - НЗ контактів: | 1 |
| Кількість нормально розімкнутих - НО контактів: | 1 |
| Діапазон витримки часу при вимиканні: | 0,1...3,0 с |
| Мінімальна здатність вмикання при мінімальному струмі: | 10.0 мА |
| Мінімальна здатність вмикання при мінімальній напрузі: | 24.0 В |
| Максимальне короткочасне навантаження: | 100.0 А |
| Струм термічної стійкості: | 10.0 А |
| Опір ізоляції: | 10.0 мОм |
| Номінальна напруга ізоляції Ui: | 690 В |
| Максимальний поперечний переріз провідника: | 2х2,5 мм² |
| Механічна зносостійкість: | 1,6х10^6 циклів |
| Ступінь захисту-IP: | IP20 |
| Діапазон робочих температур: | -40...+50 °C |
| Кліматичне виконання: | УХЛ4 |
| Ремонтопридатність: | Ні |
| Номінальний робочий постійний струм DC-13 400 В: | 0.63 А |
| Номін Робочий струм Ie при AC-15 660 В: | 1.50 А |
| Номінальний робочий струм Ie при AC-15 400 В: | 3.00 А |
| Ширина: | 44.0 мм |
| Висота: | 50.0 мм |
| Глибина: | 58.0 мм |
| Вага: | 0.08 кг |
