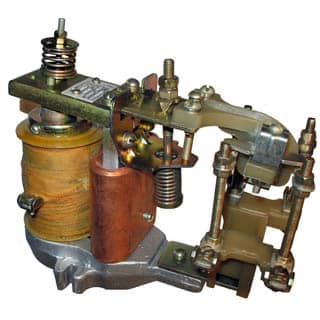

РЕВ 830-6А, Реле контролю струму

---

Реле РЕВ-830-6А застосовуються в якості мінімального струмового реле в ланцюгах постійного струму. Реле випускаються з одним замикаючим і одним розмикальним контактами - 1 "з" та 1 "р". Реле можуть бути відрегульовані на ток втягування в межах 30-80% від номінального струму котушки.
Реле необхідно монтувати контактами вгору.

• Реле придатні для монтажу на ізоляційних плитах і на металевих рейках
• Приєднання зовнішніх провідників до контактів і котушок - переднє.
• Висновки втягують котушок на номінальні струми понад 4А допускають приєднання: - однодротових жив перетином та 10 мм; після оконцевания кільцевими наконечниками; - однопроволчних жив перетином 16 мм; і більш - після оконцевания наконечниками з міді і її сплавів; - многопроволчних жив - після оконцевания наконечниками з міді і її сплавів; - шин з міді і її сплавів;
• Перетину зовнішніх провідників - згідно з ГОСТ 12434-83;
• При приєднанні алюмінієвих шин і кабелів необхідно застосовувати перехідні мідно-алюмінієві пластини по ГОСТ 19357-81 і наконечники по ГОСТ 9581-80 або застосувати кріплення з міді і сплавів.

Типовиконання і технічні дані реле РЕВ-830:

Коефіцієнт повернення реле	не нормується
Номінальна напруга контактів, В	660
Номінальний струм контактів, А	10
Максимальна допустима частота включень в годину	1200
Механічна зносостійкість, млн. Циклів ВО, не менше	20
Комутаційна зносостійкість контактів реле, млн. Циклів ВО, не менше	-1, 0 в режимі нормальних комутацій; 1,6 в режимі поодиноких комутацій.
Режим роботи	- переривчасто-тривалий; - повторно-короткочасний; - короткочасний.
Спосіб приєднання зовнішніх провідників до котушок і контактам реле	передній
Кліматичне виконання реле	УЗ, ТЗ и УХЛ4 по ГОСТ 19150-69
Ступінь захисту	IР00
Габаритні розміри, мм	155Х190Х180
Маса, кг	3,5

---
