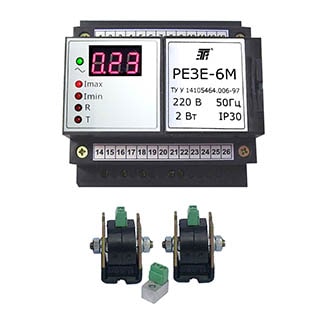

РЕЗЕ-6М, Реле електронне захисту електродвигунів
РЕЗЕ-6М призначене для захисту асинхронних двигунів потужністю 0,55÷315 кВт шляхом блокування пуску або відключення їх при виникненні наступних аварійних ситуацій:
- неприпустиме перевантаження двигуна по струму;
- нештатне зникнення навантаження двигуна (наприклад, “сухий хід” водяного насоса);
- недостатній опір ізоляції обмотки відносно корпуса двигуна в передпусковий період;
- теплове перевантаження двигуна, обумовлене погіршенням його охолодження.
РЕЗЕ-6М має додаткові функції
- індикація струму двигуна або температури його корпуса;
- видача вихідних сигналів для індикації наявності перевантаження по струму, блокування пуску або аварійного відключення двигуна за допомогою віддаленого світлодіода.
РЕЗЕ-6М функціонує спільно з магнітним пускачем (контактором), а також з датчиками струму (2 шт.) і температури.
Принцип роботи:
– заснований на обробці сигналів від датчиків струму і температури. При перевищенні одним з сигналів заданої уставки спрацьовує проміжне реле в колі живлення котушки пускача (контактора), відключає його та, відповідно, двигун.
Технічні харакетристики
Технічні характеристики РЕЗЕ-6М:
| 1) |
параметри, що контролюються: |
|
| |
– при перевірці вібрації машини |
віброшвидкість (середнє квадратичне значення) |
| |
– при балансуванні ротора |
віброшвидкість (середнє квадратичне значення), фазовий кут віброшвидкості, частота обертання |
| 2) |
динамічний діапазон, дБ |
54 |
| 3) |
частотний діапазон, Гц |
5÷1000 |
| 4) |
індикація |
рідкокристалічна |
| 5) |
спосіб визначення фазового кута віброшвидкості |
візуальний, за допомогою променя вбудованого стробоскопа, синхронізованого вібросигналом |
| 6) |
живлення |
автономне або від зовнішнього блока живлення |
| 7) |
напруга живлення, В |
4 (-1.0 … +0.2) |
| 8) |
потужність, що споживається, Вт, не більше |
1.2 |
| 9) |
габаритні розміри, мм |
205×80×50 |
| 10) |
маса, кг, не більше |
0.4 |
Виробник:
Tetra
РЕЗЕ-6М призначене для захисту асинхронних двигунів потужністю 0,55÷315 кВт шляхом блокування пуску або відключення їх при виникненні наступних аварійних ситуацій:
- неприпустиме перевантаження двигуна по струму;
- нештатне зникнення навантаження двигуна (наприклад, “сухий хід” водяного насоса);
- недостатній опір ізоляції обмотки відносно корпуса двигуна в передпусковий період;
- теплове перевантаження двигуна, обумовлене погіршенням його охолодження.
РЕЗЕ-6М має додаткові функції
- індикація струму двигуна або температури його корпуса;
- видача вихідних сигналів для індикації наявності перевантаження по струму, блокування пуску або аварійного відключення двигуна за допомогою віддаленого світлодіода.
РЕЗЕ-6М функціонує спільно з магнітним пускачем (контактором), а також з датчиками струму (2 шт.) і температури.
Принцип роботи:
– заснований на обробці сигналів від датчиків струму і температури. При перевищенні одним з сигналів заданої уставки спрацьовує проміжне реле в колі живлення котушки пускача (контактора), відключає його та, відповідно, двигун.
Технічні харакетристики
Технічні характеристики РЕЗЕ-6М:
| 1) |
параметри, що контролюються: |
|
| |
– при перевірці вібрації машини |
віброшвидкість (середнє квадратичне значення) |
| |
– при балансуванні ротора |
віброшвидкість (середнє квадратичне значення), фазовий кут віброшвидкості, частота обертання |
| 2) |
динамічний діапазон, дБ |
54 |
| 3) |
частотний діапазон, Гц |
5÷1000 |
| 4) |
індикація |
рідкокристалічна |
| 5) |
спосіб визначення фазового кута віброшвидкості |
візуальний, за допомогою променя вбудованого стробоскопа, синхронізованого вібросигналом |
| 6) |
живлення |
автономне або від зовнішнього блока живлення |
| 7) |
напруга живлення, В |
4 (-1.0 … +0.2) |
| 8) |
потужність, що споживається, Вт, не більше |
1.2 |
| 9) |
габаритні розміри, мм |
205×80×50 |
| 10) |
маса, кг, не більше |
0.4 |
