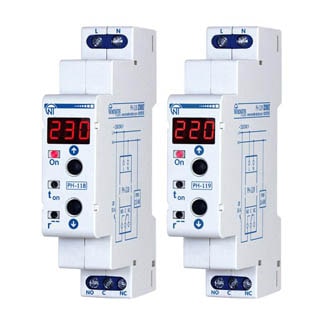

РН-118, Однофазне реле напруги

---

Реле напруги РН-118 призначено для відключення побутового та промислового однофазного навантаження будь-якої потужності при неприпустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі.

Технічна документація

Реле напруги РН-118 (NTRN11800) призначено для відключення побутового та промислового однофазного навантаження будь-якої потужності при неприпустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі.

При потужності навантаження до 2,3 кВт (10 струм до А) відключення проводиться безпосередньо виробом, вихідні контакти якого включені в розрив живлення навантаження.

При більшій потужності відключення проводиться магнітним пускачем відповідної потужності (МП в комплект поставки не входить).

Реле напруги РН-118 фіксує максимальне і мінімальне значення напруги з моменту подачі напруги живлення на виріб або з моменту останнього перегляду запамятованих значень.

Реле напруги РН-118 відображає діюче значення вхідної напруги і стан вихідних контактів реле.

Основнi характеристики РН-118:

• Номінальна напруга: 230/240 В
• Максимальний комутований струм (активного навантаження): 10 А
• Потужність споживання (прі не підключеній навантаженні), Вт, не більше 2
• Індикація: Світлодіоди, індикатор
• Перетин проводів для підключення до клем: 0,3 - 3,3 мм 2
• Габаритні розміри (модуль типу S) - висота * ширина * довжина, мм 90 x 65 x 18
• Маса, не більше, кг 0,10

---
