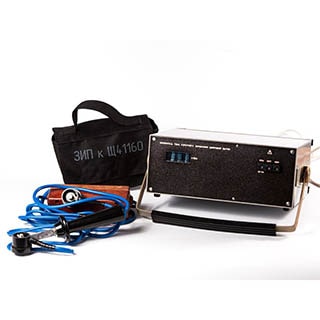

Щ41160 Вимірювач струму короткого замикання цифровий, Мегометр

Вимірювач струму короткого замикання цифровий Щ41160 (надалі вимірювач) призначений для вимірювання струму однофазного короткого замикання ланцюга фаза-нуль в мережах змінного струму 220 В, частотою 50 Гц з глухозаземленою нейтральною точкою живлячого трансформатора і кутом зсуву фаз між напругою та струмом (30 ± 25) °.

 В основу роботи вимірювача Щ41160 покладено вимірювання реального струму короткого замикання з обмеженням часу перебігу короткого замикання струму тривалістю не більше 10 ms.

Діапазон вимірювання струму однофазного короткого замикання. - Від 10 А до 1000 А.

Електроживлення вимірювача від мережі змінного струму напругою (220±22) частотою (500,5) Гц.

Потужність не більше 20 В×А.

Однофазне коротке замикання здійснюється через тиристор та шунт. Час перебігу струму визначається часом відкритого стану тиристора. При короткому замиканні в ланцюзі відбуваються перехідні процеси. Для усунення аперіодичної складової струму короткого замикання вимір проводиться у два такти. Під час першого такту вимірюється кут зсуву фаз між струмом і напругою під час короткого замикання, а потім проводиться повторне коротке замикання в момент, відповідний виміряному куті зсуву фаз.

Вимірювач зберігає інформацію при відключенні від мережі.

Габаритні розміривимірювача 335 мм х305 мм х140 мм.

Маса вимірювача не більше 5,3 кг.

Маса одиночного комплекту ЗІП не більше 1,6 кг.

Час встановлення робочого режиму не більше 5 хв.

Тривалість безперервної роботи, год, 8. Час перерви до повторного включення не менше 15 хв.
