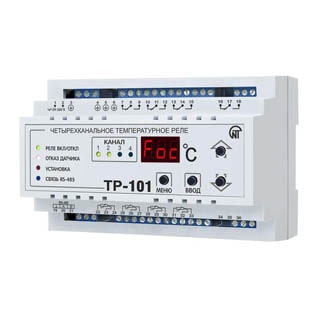

ТР-101, Цифрове температурне реле

---

Цифрове температурне реле ТР-101 призначений для вимірювання та контролю температури пристрою за чотирма незалежним датчикам, що підключається по дво- або трехпроводной схемою, з подальшим відображенням температури на дисплеї.

Технічна документація

Основнi характеристики ТР-101:

• Діапазон температур: від - 50 до +200
• Виконання: Дін-рейка
• К-ть вимірюваних зон: 4:
• К-ть реле: 4
• Режим роботи: Нагрівання / Охолодження
• Тип датчиків, які використовуються для вимірювання температури Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
• Габаритні розміри, мм 90 х 139 х 63
• Маса, кг, не більше 0,370

Цифрове  температурне реле ТР-101 призначений для вимірювання та контролю температури пристрою за допомогою чотирьох незалежних датчиків, що підключаються по дво- або трехпроводній схемі, з подальшим відображенням температури на дисплеї.

Пристрій може бути використане в різних галузях промисловості, комунального та сільського господарства.

Прилад дозволяє здійснювати наступні функції:

• вимір температури по чотирьох незалежних каналах за допомогою стандартних датчиків;
• регулювання температури за пропорційно-інтегрально-диференціального (ПІД) закону, з вихідним ключовим елементом (реле);
• двопозиційне регулювання температури;
• відображення поточного вимірюваного значення температури на вбудованому світлодіодному цифровому індикаторі;
• передачу комп’ютеру значення виміряних температур контрольованих датчиків по стандартному протоколу Modbus RTU;
• визначення обриву або замикання ліній підключених датчиків;
• цифрову фільтрацію і корекцію вимірюваної температури;
• програмування кнопками на лицьовій панелі і через ПК;
• збереження налаштувань при відключенні живлення;
• захист налаштувань від несанкціонованих змін.

---
