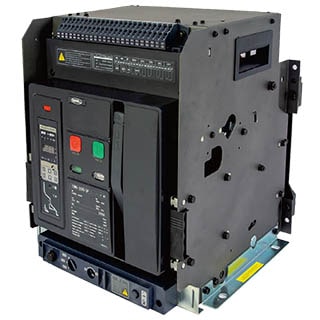

TSW8-2000F, 1600A, 3P - Повітряний автоматичний вимикач (стаціонарний) TosunLux
Характеристики
Інтелектуальний автоматичний вимикач серії TSW8 призначено для мережі змінного струму 50/60 Гц з номінальною напругою 400 В, 690 В і номінальним струмом до 6300 А. Він в основному використовується для розподілу електроенергії, а також для захисту ланцюгів і обладнання електроживлення від перевантаження, низької напруги, короткого замикання та однофазного заземлення. Завдяки функціям інтелектуального та вибіркового захисту вимикач може підвищити надійність електропостачання та уникнути непотрібних збоїв у електроживленні. Вимикач застосовується на електростанціях, заводах, шахтах (для 690 В) і сучасних висотних будівлях, особливо в системі інтелектуального розподілу електроживлення будівель.
Технічні характеристики TosunLux TSW8-2000F, 1600A, 3P:
| Модель |
TSW8-1600 |
TSW8-2000 |
TSW8-3200 |
TSW8-4000 |
TSW8-6300 |
| Номінальний струм контактної групи, In (A) |
1600 |
2000 |
3200 |
4000 |
6300 |
| Кількість полюсів |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
| Номінальний струм вимикача, In (A) |
400 (160-400)
630 (250-630)
800 (320-800)
1000 (400-1000)
1250 (500-1250)
1600 (630-1600)
|
630 (250-630)
800 (320-800)
1000 (400-1000)
1250 (500-1250)
1600 (630-1600)
2000 (800-2000)
|
2000 (800-2000)
2500 (1000-2500)
2900 (160-2900)
3200 (1280-3200)
|
3600 (1440-3600)
4000 (1600-4000)
|
4000 (1600-4000)
5000 (2000-5000)
6300 (2520-6300)
|
| Уставка розчіплювача по струму тривалого перевантаження, Ir |
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
| Уставка миттєвого розчіплювача короткого замикання, Isd |
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
| Уставка розчіплювача захисту витоку струму на землю, Ig |
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
| Icu (kA) |
400V |
50 |
65 |
80 |
80 |
120 |
| 690V |
35 |
50 |
65 |
65 |
85 |
| Ics (kA) |
400V |
42 |
50 |
65 |
65 |
100 |
| 690V |
35 |
40 |
50 |
50 |
75 |
| Номінальний струм N-контакту In (A) |
100% In |
100% In |
100% In |
50% In |
50% In |
| Час спрацювання |
30ms |
| Комутаційна зносостійкість (циклів) |
1500 |
1500 |
1000 |
500 |
500 |
| Механічна зносостійкість (циклів) |
5000 |
5000 |
4000 |
2500 |
2500 |
| Номінальна імпульсна напруга, Uimp (В) |
12.000 |
| Номінальна напруга ізоляції, Ui (В) |
1.000 |
| Категорія застосування (селективності) |
B |
| Тип встановлення (монтажу) |
D (викотний); F (стаціонарний) |
| Інтелектуальний контролер |
M (cтандартний тип); H (телекомунікаційний тип) |
Виробник:
TosunLux
Артикул виробника:
6931934233117
Номінальний струм, А:
1600
Кіл-сть полюсів:
3
Характеристики
Інтелектуальний автоматичний вимикач серії TSW8 призначено для мережі змінного струму 50/60 Гц з номінальною напругою 400 В, 690 В і номінальним струмом до 6300 А. Він в основному використовується для розподілу електроенергії, а також для захисту ланцюгів і обладнання електроживлення від перевантаження, низької напруги, короткого замикання та однофазного заземлення. Завдяки функціям інтелектуального та вибіркового захисту вимикач може підвищити надійність електропостачання та уникнути непотрібних збоїв у електроживленні. Вимикач застосовується на електростанціях, заводах, шахтах (для 690 В) і сучасних висотних будівлях, особливо в системі інтелектуального розподілу електроживлення будівель.
Технічні характеристики TosunLux TSW8-2000F, 1600A, 3P:
| Модель |
TSW8-1600 |
TSW8-2000 |
TSW8-3200 |
TSW8-4000 |
TSW8-6300 |
| Номінальний струм контактної групи, In (A) |
1600 |
2000 |
3200 |
4000 |
6300 |
| Кількість полюсів |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
| Номінальний струм вимикача, In (A) |
400 (160-400)
630 (250-630)
800 (320-800)
1000 (400-1000)
1250 (500-1250)
1600 (630-1600)
|
630 (250-630)
800 (320-800)
1000 (400-1000)
1250 (500-1250)
1600 (630-1600)
2000 (800-2000)
|
2000 (800-2000)
2500 (1000-2500)
2900 (160-2900)
3200 (1280-3200)
|
3600 (1440-3600)
4000 (1600-4000)
|
4000 (1600-4000)
5000 (2000-5000)
6300 (2520-6300)
|
| Уставка розчіплювача по струму тривалого перевантаження, Ir |
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
0.4-1 In
|
| Уставка миттєвого розчіплювача короткого замикання, Isd |
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
0.4-15 In, OFF
|
| Уставка розчіплювача захисту витоку струму на землю, Ig |
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
0.2-1 In, OFF
|
| Icu (kA) |
400V |
50 |
65 |
80 |
80 |
120 |
| 690V |
35 |
50 |
65 |
65 |
85 |
| Ics (kA) |
400V |
42 |
50 |
65 |
65 |
100 |
| 690V |
35 |
40 |
50 |
50 |
75 |
| Номінальний струм N-контакту In (A) |
100% In |
100% In |
100% In |
50% In |
50% In |
| Час спрацювання |
30ms |
| Комутаційна зносостійкість (циклів) |
1500 |
1500 |
1000 |
500 |
500 |
| Механічна зносостійкість (циклів) |
5000 |
5000 |
4000 |
2500 |
2500 |
| Номінальна імпульсна напруга, Uimp (В) |
12.000 |
| Номінальна напруга ізоляції, Ui (В) |
1.000 |
| Категорія застосування (селективності) |
B |
| Тип встановлення (монтажу) |
D (викотний); F (стаціонарний) |
| Інтелектуальний контролер |
M (cтандартний тип); H (телекомунікаційний тип) |
Виробник:
TosunLux
Артикул виробника:
6931934233117
Номінальний струм, А:
1600
Кіл-сть полюсів:
3
