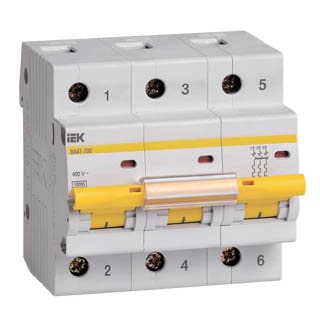

ВА47-100 3Р 6А/C 10кА IEK, Автоматичний вимикач
Автоматичний вимикач ВА47-100 (MVA40-3-006-C), призначений для захисту розподільних і групових кіл, що мають різне навантаження, - двигуни з великими пусковими струмами (підйомні механізми, насоси) - вимикачі з характеристикою D. Автоматичні вимикачі ВА 47-100, ВА47-150 рекомендовані до застосування в ввідно-розподільних пристроях побутових і промислових електроустановок.
- Два типи захисту від перевантаження і короткого замикання.
- Повний комплект додаткових пристроїв з можливістю простого самостійного встановлення:
– контакт стану КС47; – контакт стану КСВ47;
– розчеплювач мінімальної напруги РММ47;
– розчеплювач незалежний РН47.
- Незалежний індикатор положення контактів.
- Засувка на DIN-рейку з подвійним фіксованим положенням.
- Широкий діапазон робочих температур від -40°С до +50°С.
- Удосконалене більш широке руків`я вимикача зі збільшеною площею контакту.
- Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.
- Збільшена комутаційна здатність 10000А дозволяє встановлювати ВА47-100 в якості ввідних автоматичних вимикачів.
Технічні характеристики ВА 47-100 3Р 6А/C
| Кількість полюсів: |
3 |
| Номінальний струм: |
6 А |
| Характеристика спрацювання - крива струму: |
C |
| Номінальна робоча напруга: |
400 В |
| Вимикаюча здатність згідно EN 60898: |
10 кА |
| Ширина за кількістю модульних відстаней: |
4,5 |
| Максимальний переріз вхідного кабелю: |
35 мм² |
| Номінальна напруга постійного струму-DC: |
60 В |
| Номінальна імпульсна витримуюча напруга: |
6 кВ |
| Клас струмообмеження: |
3 |
| Частота: |
50 Гц |
| Ступінь захисту-IP: |
IP20 |
| Тип монтажу: |
На DIN-рейку |
| Кліматичне виконання: |
УХЛ4 |
| Тип розчіплювача: |
Тепловий, електромагнітний |
| Механічна зносостійкість: |
20000 циклів |
| Електрична зносостійкість: |
6000 циклів |
| Можливість приєднання шин: |
PIN (штир) |
| Вага одного полюса: |
0,162 кг |
| Загальна кількість полюсів: |
3 |
| Тип напруги: |
Змінний/постійний (AC / DC) |
| Тип підключення: |
Гвинтове з'єднання |
| Кількість силових полюсів: |
3 |
| Час спрацювання розчіплювача в зоні КЗ tm: |
0,1 с |
| Наявність вибухозахисту: |
Без вибухозахисту |
| Тип монтажної рейки: |
35x7. 5 |
| Режим роботи: |
Тривалий-S1 |
| Номінальна вимикаюча здатність: |
10 кА |
| Ремонтопридатність: |
Ні |
| Кількість захищених полюсів: |
3 |
| Робоча температура навколишнього середовища: |
-40…+50 °C |
Виробник:
IEK
Номінальний струм, А:
6
Характеристика спрацювання:
C
Кіл-сть полюсів:
3
Артикул виробника:
MVA40-3-006-C
Автоматичний вимикач ВА47-100 (MVA40-3-006-C), призначений для захисту розподільних і групових кіл, що мають різне навантаження, - двигуни з великими пусковими струмами (підйомні механізми, насоси) - вимикачі з характеристикою D. Автоматичні вимикачі ВА 47-100, ВА47-150 рекомендовані до застосування в ввідно-розподільних пристроях побутових і промислових електроустановок.
- Два типи захисту від перевантаження і короткого замикання.
- Повний комплект додаткових пристроїв з можливістю простого самостійного встановлення:
– контакт стану КС47; – контакт стану КСВ47;
– розчеплювач мінімальної напруги РММ47;
– розчеплювач незалежний РН47.
- Незалежний індикатор положення контактів.
- Засувка на DIN-рейку з подвійним фіксованим положенням.
- Широкий діапазон робочих температур від -40°С до +50°С.
- Удосконалене більш широке руків`я вимикача зі збільшеною площею контакту.
- Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.
- Збільшена комутаційна здатність 10000А дозволяє встановлювати ВА47-100 в якості ввідних автоматичних вимикачів.
Технічні характеристики ВА 47-100 3Р 6А/C
| Кількість полюсів: |
3 |
| Номінальний струм: |
6 А |
| Характеристика спрацювання - крива струму: |
C |
| Номінальна робоча напруга: |
400 В |
| Вимикаюча здатність згідно EN 60898: |
10 кА |
| Ширина за кількістю модульних відстаней: |
4,5 |
| Максимальний переріз вхідного кабелю: |
35 мм² |
| Номінальна напруга постійного струму-DC: |
60 В |
| Номінальна імпульсна витримуюча напруга: |
6 кВ |
| Клас струмообмеження: |
3 |
| Частота: |
50 Гц |
| Ступінь захисту-IP: |
IP20 |
| Тип монтажу: |
На DIN-рейку |
| Кліматичне виконання: |
УХЛ4 |
| Тип розчіплювача: |
Тепловий, електромагнітний |
| Механічна зносостійкість: |
20000 циклів |
| Електрична зносостійкість: |
6000 циклів |
| Можливість приєднання шин: |
PIN (штир) |
| Вага одного полюса: |
0,162 кг |
| Загальна кількість полюсів: |
3 |
| Тип напруги: |
Змінний/постійний (AC / DC) |
| Тип підключення: |
Гвинтове з'єднання |
| Кількість силових полюсів: |
3 |
| Час спрацювання розчіплювача в зоні КЗ tm: |
0,1 с |
| Наявність вибухозахисту: |
Без вибухозахисту |
| Тип монтажної рейки: |
35x7. 5 |
| Режим роботи: |
Тривалий-S1 |
| Номінальна вимикаюча здатність: |
10 кА |
| Ремонтопридатність: |
Ні |
| Кількість захищених полюсів: |
3 |
| Робоча температура навколишнього середовища: |
-40…+50 °C |
Виробник:
IEK
Номінальний струм, А:
6
Характеристика спрацювання:
C
Кіл-сть полюсів:
3
Артикул виробника:
MVA40-3-006-C
