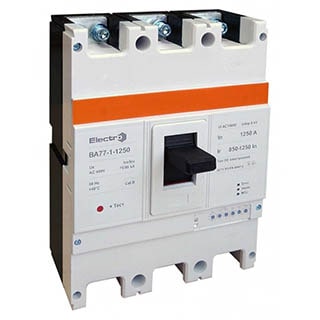

ВА77-1-1250, 3п, 1250А з електронним розчеплювачем, Автоматичний вимикач Electro
Технічна документація
Автоматичний вимикач серії ВА77-1 в литому корпусі з тепловим та електромагнітним розчеплювачем - комутаційний апарат, спеціально спроектований для захисту електричних мереж від надструмів (струмів, що виникають при короткому замкненні або перевантаженні), а також для оперативного вмикання та вимикання ділянок електричних мереж змінного струму частотою 50/60 Гц.Автоматичні вимикачі серії ВА77-1 застосовуються на промислових підприємствах, в житловому та цивільному будівництві, житлово-комунальному господарстві, в розподільчих пристроях підстанцій, низьковольтних комплектних пристроях.
Вимикачі з електронним розчіплювачем дозволяють використовувати їх на будь-яких лініях та налаштовувати під будь-які потреби споживачів.
Технічні характеристики
| Габарит |
ВА77-1-1250 |
| Номінальна напруга (AC), B |
230/400/690 |
| Частота мережі, Гц |
50/60 |
| Кількість полюсів |
3 |
| Номінальний струм, А |
1250 |
| Діапазон регулювання номінального струму, А |
850-1250 |
| Діапазон регулювання уставки захисту від КЗ (з затримкою) |
2-12 In, Off |
| Діапазон регулювання уставки захисту від КЗ (миттєве) |
4-14 In, Off |
| Уставка часу затримки відключення при КЗ, сек. |
0,05-0,3 |
| Уставка часу відключення при перевантаженні, сек. |
8-128 |
| Уставка захисту від струмів нульової послідовності |
0,6-1,0; Off |
| Тип регулювання |
Ручний, СОМ-порт |
| Тип розчіплювача |
електронний |
| Гранична здатність відключення (Icu), kA |
100 |
| Номінальна здатність відключення (Ics), кА |
70 |
| Механічна зносостійкість, циклів вкл/відкл |
10.000 |
| Електрична зносостійкість, циклів вкл/відкл |
4.000 |
| Категорія |
B |
| Робоча температура, °С |
-40 ... +50 |
| Кліматичне виконання |
УХЛ3; УХЛ4 |
| Ступінь захисту (ручка/корпус) |
IP40/IP20 |
| Номінальна напруга ізоляції, В |
1000 |
| Електрична міцність ізоляції, В |
≥3.000 |
| Номінальна імпульсна напруга, кВ |
8 |
| Опір ізоляції, MΩ |
≥50 |
| Спосіб приєднання провідника |
шина |
| Відповідність стандартам (ДСТУ EN) |
60947-1:2017; 60947-2:2015; 3025-95 |
Кіл-сть полюсів:
3
Номінальний струм, А:
1250
Артикул виробника:
VA77HE1250
Виробник:
Electro
