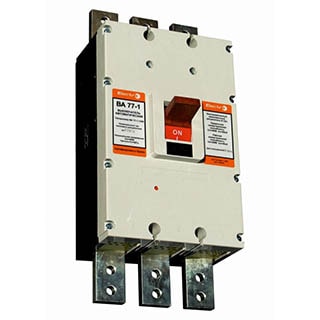

ВА77-1-1600, 3п, 1500А, 5-10In, 400В, Автоматичний вимикач Electro

Технічна документація

Автоматичний вимикач серії ВА77-1 в литому корпусі з тепловим та електромагнітним розчеплювачем - комутаційний апарат, спеціально спроектований для захисту електричних мереж від надструмів (струмів, що виникають при короткому замкненні або перевантаженні), а також для оперативного вмикання та вимикання ділянок електричних мереж змінного струму частотою 50/60 Гц.Автоматичні вимикачі серії ВА77-1 застосовуються на промислових підприємствах, в житловому та цивільному будівництві, житлово-комунальному господарстві, в розподільчих пристроях підстанцій, низьковольтних комплектних пристроях.

Технічні характеристики

Габарит	ВА77-1-1600
Номінальна напруга (AC), B	230/400
Частота мережі, Гц	50/60
Кількість полюсів	3
Номінальний струм, А	1500
Вид розчіплювача	Теловий; Електромагнітний
Уставка захисту від КЗ (In)	5-10
Час спрацювання при КЗ, мс	≤10
Тип розчіплювача	S (Стандарт)
Гранична здатність відключення (Icu), kA	100
Номінальна здатність відключення (Ics), кА	75
Механічна зносостійкість, циклів вкл/відкл	10.000
Електрична зносостійкість, циклів вкл/відкл	6.000
Категорія	А
Робоча температура, °С	-40 ... +50
Кліматичне виконання	УХЛ3; УХЛ4
Ступінь захисту (ручка/корпус)	IP40/IP20
Номінальна напруга ізоляції, В	800
Електрична міцність ізоляції, В	≥2.500
Номінальна імпульсна напруга, кВ	8
Опір ізоляції, MΩ	≥50
Спосіб приєднання провідника	Шина
Відповідність стандартам (ДСТУ EN)	60947-1:2017; 60947-2:2015; 3025-95

Виробник: Electro

Артикул виробника: VA7716002

Номінальний струм, А: 1500

Кіл-сть полюсів: 3
