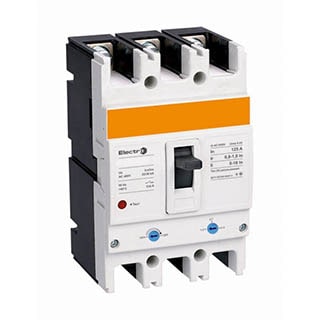

ВА77-1-630, 3п, 630А з регульованими розчеплювачами, Автоматичний вимикач Electro
Технічна документація
Автоматичний вимикач серії ВА77-1 в литому корпусі з тепловим та електромагнітним розчеплювачем - комутаційний апарат, спеціально спроектований для захисту електричних мереж від надструмів (струмів, що виникають при короткому замкненні або перевантаженні), а також для оперативного вмикання та вимикання ділянок електричних мереж змінного струму частотою 50/60 Гц.Автоматичні вимикачі серії ВА77-1 застосовуються на промислових підприємствах, в житловому та цивільному будівництві, житлово-комунальному господарстві, в розподільчих пристроях підстанцій, низьковольтних комплектних пристроях.
Вимикачі з регульованими розчіплювачами дозволяють використовувати їх на будь-яких лініях та налаштовувати під будь-які потреби споживачів.
Технічні характеристики
| Габарит |
ВА77-1-630 |
| Номінальна напруга (AC), B |
230/400/690 |
| Частота мережі, Гц |
50/60 |
| Кількість полюсів |
3 |
| Номінальний струм, А |
630 |
| Діапазон регулювання номінального струму, А |
0.8 - 1 In |
| Діапазон регулювання уставки захисту від КЗ (миттєве) |
5-10 In |
| Тип регулювання |
Ручний |
| Час спрацювання при КЗ, мс |
≤10 |
| Тип розчіплювача |
Н (посилений) |
| Гранична здатність відключення (Icu), kA |
70 |
| Номінальна здатність відключення (Ics), кА |
50 |
| Механічна зносостійкість, циклів вкл/відкл |
10.000 |
| Електрична зносостійкість, циклів вкл/відкл |
6.000 |
| Категорія |
А |
| Робоча температура, °С |
-50 ... +70 |
| Кліматичне виконання |
УХЛ3; УХЛ4 |
| Ступінь захисту (ручка/корпус) |
IP40/IP20 |
| Номінальна напруга ізоляції, В |
1000 |
| Електрична міцність ізоляції, В |
≥3.000 |
| Номінальна імпульсна напруга, кВ |
8 |
| Опір ізоляції, MΩ |
≥50 |
| Спосіб приєднання провідника |
струмопровідна шина |
| Відповідність стандартам (ДСТУ EN) |
60947-1:2017; 60947-2:2015; 3025-95 |
Виробник:
Electro
Артикул виробника:
VA77HR630
Номінальний струм, А:
630
Кіл-сть полюсів:
3
