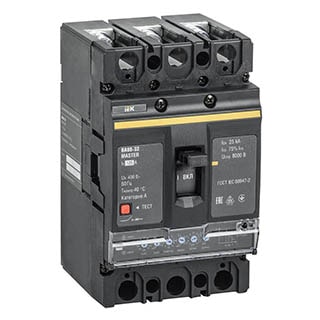

ВА88-32 3Р 125А 35кА MASTER з електронним розчеплювачем, Автоматичний вимикач, IEK

---

Автоматичний вимикач в литому корпусі ВА88 MASTER призначений для захисту електричних мереж від струмів короткого замикання, струмів перевантаження, неприпустимих знижень напруги, а також для проведення струму в нормальному режимі. Автоматичні вимикачі виробляються в 5 типорозмірах, оснащені термомагнітним розчеплювачем на струми від 16 до 800А і електронним розчеплювачем на струми від 125 до 800А. Робоча напруга 400/690 В. Конструкція автоматичного вимикача передбачає можливість самостійної установки додаткових пристроїв на об'єкті замовника.

Технічні характеристики:

• Номінальна тривалий струм Iu: 125 А
• Номінальна відключає здатність Icu при 400 В 50 Гц: 25 кА
• Діапазон уставки струму розчеплення: (4 ÷ 14) In А
• Тип підключення силової електричного кола: Гвинтове з'єднання
• Конструкція приладу: Вбудоване пристрій розширення
• Кількість полюсів: 3
• Тип елемента керування: Тумблер
• Ступінь захисту - IP: IP30
• Номінальна імпульсна витримується напруга: 8 кВ
• Номінальний струм: 125 А
• Тип розчеплювача: Електронний
• Номінальна робоча найбільша відключає здатність Ics: 18,75 кА
• Кліматичне виконання: УХЛ3
• Номінальна робоча напруга: 400 В
• Частота мережі: 50 Гц
• Виконання: Стаціонарне
• Номінальна напруга ізоляції Ui: 800 В
• Температура експлуатації: -25 ... + 60 ° C
• Ширина: 92.5 мм
• Висота: 155.0 мм
• Глибина: 82.0 мм
• Вага: 1.700 кг
• Уставка електромагнітного розчеплювача Im: (4; 6; 7; 8; 10; 11; 12; 13; 14) In А
• Механічна зносостійкість: <8500 циклів
• Електр зносостійкість: <2500 циклів
• Режим роботи: Тривалий
• Ступінь захисту затискачів IP: IP00
• Відносна вологість повітря: 50%
• Висота над рівнем моря: <2000 м

---
