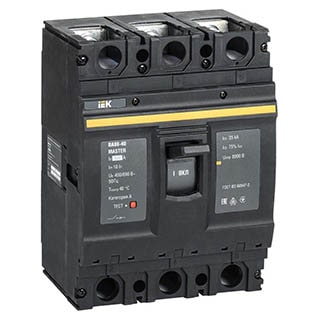

ВА88-40 3Р 500А 35кА MASTER, Автоматичний вимикач, IEK

---

Автоматичний вимикач в литому корпусі ВА88 MASTER призначений для захисту електричних мереж від струмів короткого замикання, струмів перевантаження, неприпустимих знижень напруги, а також для проведення струму в нормальному режимі. Автоматичні вимикачі виробляються в 5 типорозмірах, оснащені термомагнітним розчеплювачем на струми від 16 до 800А і електронним розчеплювачем на струми від 125 до 800А. Робоча напруга 400/690 В. Конструкція автоматичного вимикача передбачає можливість самостійної установки додаткових пристроїв на об'єкті замовника.

Технічні характеристики:

• Номінальна тривалий струм Iu: 800 А
• Номінальна відключає здатність Icu при 400 В 50 Гц: 35 кА
• Діапазон уставки струму розчеплення: 10 In А
• Тип підключення силової електричного кола: Гвинтове з'єднання
• Конструкція приладу: Вбудоване пристрій розширення
• Кількість полюсів: 3
• Тип елемента керування: Тумблер
• Ступінь захисту - IP: IP30
• Номінальна імпульсна витримується напруга: 8 кВ
• Номінальний струм: 500 А
• Тип розчеплювача: Тепловий, електромагнітний
• Номінальна робоча найбільша відключає здатність Ics: 26,25 кА
• Кліматичне виконання: УХЛ3
• Номінальна робоча напруга: 400 ... 690 В
• Частота мережі: 50 Гц
• Виконання: Стаціонарне
• Номінальна напруга ізоляції Ui: 800 В
• Температура експлуатації: -40 ... + 60 ° C
• Ширина: 210.0 мм
• Висота: 303.0 мм
• Глибина: 103.0 мм
• Вага: 9.900 кг
• Уставка теплового розчеплювача: 500 А
• Уставка електромагнітного розчеплювача Im: 10 In А
• Механічна зносостійкість: <4000 циклів
• Електр зносостійкість: <2000 циклів
• Режим роботи: Тривалий
• Ступінь захисту затискачів IP: IP00
• Відносна вологість повітря: 50%
• Висота над рівнем моря: <2000 м

---
