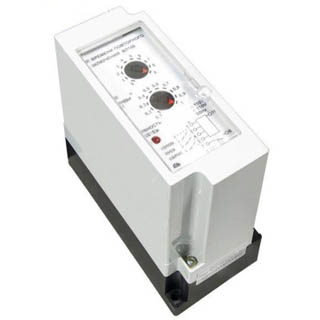

ВЛ-108, Реле часу повторного включення

---

Реле часу одноразового повторного включення ПЛ-108 з оперативним харчуванням постійного або змінного струму призначений для комутації автоматичного одноразового повторного включення ліній, шин, обладнання в схемах автоматики в разі їх відключення захистом, коли пошкодження носять нестійкий характер.

Реле виготовляється у виконанні УЗ по ГОСТ 15150.
Температура навколишнього повітря від мінус 40 до плюс 55 ° С при відносній вологості не більше 98% при 25 ° С;
Вібрація місць кріплення реле в діапазоні частот (1-100) Гц з прискоренням до 1g, і в діапазоні (1-15) Гц з прискоренням до 3g.

Технічні характеристики ВЛ-108:

Живлення, вхід
Номінальна напруга живлення	DC 100, 220 В AC 110, 220, 230 В
Время готовности	30±5с
Потребляемая мощность, не более	5 Вт
Вихід
Время «Пуска» Тп, (по исполнениям) (устанавливается двумя переключателями)		0,1 - 10; 0,2 - 20; 0,5 - 50 с
Дискретность (по исполнениям)		0,1; 0,2; 0,5 с

Принцип роботи ВЛ 108:

При попередньо поданій напрузі живлення і заканчіваніі висновків 1 і 3 починається формування часу готовності. Після закінчення tГОТ = 30 ± 5 с (180 з про виконання) загоряється світлодіод «Готовність», що сигналізує про підготовку реле до роботи.
Команда «Пуск» подається на реле шляхом закорочування висновків 1 і 4. Після закінчення часу пуску, встановленого перемикачами (0,5 ... 50с), скидає вихідне реле і через час (0,5-0,7с) відпустить.
Особливістю реле ВЛ-108 є те, що команда «Пуск» проходить тоді, коли реле підготовлено до прийому цієї команди через час готовності tГОТ = 30 ± 5 с. Якщо команду «Пуск» подати під час підготовки або до команди «Готовність» (світлодіод не горить), то команда «Пуск» не пройде, і на виході не з'явиться вихідний сигнал.
При одночасній подачі сигналів «Підготовка» і «Пуск» відбувається скидання готовності, і пуск не відбудеться. При подачі сигналу «Скидання» шляхом закорочування висновків 1 і 5 відбувається скидання готовності і заборона команди «Пуск», і світлодіод «Готовність» згасне через 2-3 с після подачі команди «Скидання».
Всі команди подаються при поданій напрузі живлення.

Черговість подачі команд (приклад)	Реакція після подачі команд
	Світлодіод	Вихідні контакти 7-8, 9-10
1. Встановити на перемикачі уставку часу і подати тільки напруга живлення (контакти 1-11)	не горить	розімкнуті
2. Подати команду «Готовність» - замкнути контакти 1-3 2.1. Час до 30 ± 5 с 2.2. Час більше 30 ± 5 с	не горить горить	розімкнуті розімкнуті
3. Зняти команду «Готовність» - розімкнути контакти 1-3	горить	розімкнуті
4. Подати команду «Скидання» - замкнути контакти 1-5	не горить	розімкнуті
5. Подати команду «Готовність» - замкнути контакти 1-3 5.1. Час до 30 ± 5 с 5.2. Час більше 30 ± 5 с	не горить горить	розімкнуті розімкнуті
6. Зняти команду «Готовність» - розімкнути контакти 1-3	горить	розімкнуті
7. Подати команду «Пуск» - замкнути контакти 1-4 7.1. Час менше уставки 7.2. Час одно уставці 7.3. Час більше уставки	горить не горить не горить	розімкнуті замкнуті на 0,5-0,7с розімкнуті
8. Подати команду «Скидання» - замкнути контакти 1-5	не горить	розімкнуті
9. Подати черзі команди «Пуск», потім «Готовність» на час 40 з	не горить	розімкнуті

                                Діаграма функціонування реле ВЛ-108
                    (А - правильна черговість і тривалість подачі команд)
