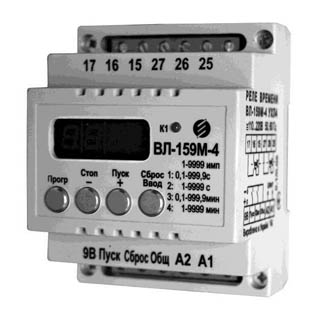

ВЛ-159М-4, Реле часу багатофункціональне
Призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання попередньо встановленої витримки часу або після відліку заздалегідь заданої кількості імпульсів - при використанні його в якості лічильно-імпульсного реле.
- 8 функцій, лічильник імпульсів (прямий і зворотний рахунок).
- Цифрова індикація в тому числі і при температурі до мінус 10 ° С.
- Універсальне харчування (2 виконання)
- Широкий діапазон уставок часу від 0,1 с до 9999 хв.
Технічні характеристики ВЛ-159М-4:
|
Живлення
|
|
|
Номінальна напруга живлення (за діапазонами):
постійного і змінного струму частоти 50 Гц
|
AC/DC 24-42
AC/DC 110-240
|
|
Допустимі відхилення напруги живлення
|
+10%...-15%
|
|
Споживана потужність, не більше:
|
5 (5) ВА (Вт)
|
|
Вихід
|
|
|
Число переключающих вихідних контактів:
|
2
|
|
Напруга, що комутується
|
24...250 В
|
|
Тривало допустима сила струму вихідного кола
|
не більше 4 А
|
|
Час повернення / час підготовки
|
0,2 с / 0,2 с
|
|
Механічна зносостійкість, циклів
|
6,3 млн
|
|
Нижній і верхній межі уставок
|
0,1 с - 9999 хв
|
|
Піддіапазони уставок:
1-й / 2-й:
3-й / 4-й:
|
0,1-999,9 c / хв
1-9999 c / хв
|
|
Діапазон зчитувальних імпульсів
|
1 - 9999 імп.
|
|
Максимальна частота рахунку контактного ключа
|
10 імп/с
|
|
При використанні безконтактного ключа частота рахунку при скважності імпульсів Q = 2
і опорі відкритого ключа не більше 200 Ом:
|
не більше
120 імп/с
|
|
Час усталеного замкнутого або розімкнутого стану лічильних контактів, мс
|
не менше 30
|
|
Час брязкоту рахункових контактів, не більше
|
10 мс
|
|
Комутаційназдатність реле, циклів, не менше
|
106
|
|
Тривало допустима сила струму контактів
|
7 А
|
|
Клас точності
|
0,01
|
|
Температура оточуючого повітря
|
-10...+55 °С
|
|
Ступінь захисту реле / клемника
|
IP40 / IP10
|
|
Маса реле, не більше
|
0,25 кг
|
|
Габаритні розміри
|
70х90х65 мм
|
Виконувані функції ВЛ 159М4:
|
№
|
Функція
|
Діаграма роботи
|
Витримка
|
Крок
|
|
00
01
10
11
|
Режим рахунку імпульсів
00 - рахунок в зворотному порядку (вхід> 10 Гц)
01 - рахунок в зворотному порядку (вхід до 10 Гц)
10 - рахунок в прямому порядку (вхід> 10 Гц)
11 - рахунок в прямому порядку (вхід до 10 Гц)
Після відліку заданого кількості імпульсів
відбудеться перемикання контактів.
|
 |
1-9999 імп
|
1 імп
|
|
02
|
Витримка на включення
Після відліку заданої витримки часу
відбудеться перемикання контактів.
|
 |
0,1-999,9 c
1-9999 c
0,1-999,9 хв
1-9999 хв
|
0,1 с
1 c
0,1 хв
1 хв
|
|
03
|
Витримка на відключення
Перемикання контакту з подачею Упр. після
відліку заданої витримки
відбудеться перемикання контактів.
|
 |
|
04
|
Імпульс на відключення
Перемикання контакту зі зникненням Упр.
Після відліку заданої витримки відбудеться
перемикання контактів.
Під час Т1 зміна Упр. впливає на стан
вихідного реле і точку відліку витримки
часу.
|
 |
|
05
|
Витримка на відключення з затримкою
Перемикання контакту зі зникненням Упр. після
Після зникнення Упр. - відлік витримки і
перемикання контактів.
Під час T1 зміни Упр. впливають на точку
відліку витримки часу.
|
 |
|
06
|
Пристрій для формування пауза-імпульс
Після подачі Упр. відбувається відлік витримки Т1 і
перемикання контактів. Після відліку Т2 -
знову відбувається перемикання контактів і т.д.
|
 |
|
07
|
Пристрій для формування імпульс-пауза
Перемикання контакту з появою Упр. після
відліку Т1 - перемикання контактів, після
відліку Т2 - знову перемикання контактів і т.д
|
 |
|
08
|
Пристрій для формування імпульс із затримкою
Після появи Упр. починається відлік Т1 і
перемикання контактів. Після закінчення Упр.
знову відлік Т1 і перемикання контактів.
|
 |
Uпит - напруга живлення, Вих - вихідний контакт, Упр - управління (сухий контакт).
