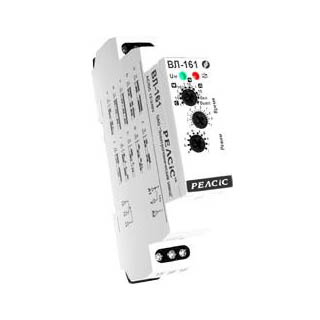

ВЛ-161, Реле часу з затримкою включення або відключення
Призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання програми однією з 10 можливих функцій.
- 10 функцій, в тому числі рахунок і генерування імпульсів:
- 5 тимчасових, керованих напругою живлення;
- 4 тимчасових, керованих із спеціального входу;
- 1 функція запам'ятовує (імпульсного) реле.
- Універсальне живлення АС / DC 12-240 В.
- Індикація наявності живлення і стану вихідного ключа.
- Комутований струм 16 А (АС-1).
Технічні характеристики ВЛ-161:
|
Живлення, вхід
|
|
|
Номінальна напруга живлення:
|
універсальне AC / DC 12-240 В
|
|
Споживана потужність:
|
0,7-3 ВА (0,5-1,7 Вт)
|
|
Індикація наявності напруги живлення:
|
зелений світлодіод
|
|
Керуюча напруга:
|
AC/DC 12-240 В
|
|
Потужність керуючого входу:
|
0,025-0,2 ВА / 0,1-0,7 Вт
|
|
Тривалість керуючого імпульсу:
|
не менше 25 мс
|
|
Тривалість відновлення:
|
не більше 150 мс
|
|
Вихід
|
|
|
Діапазон витримок часу:
Встановлення швидкості затвора поворотними перемикачами
|
від 0,1 с до 10 днів в 8-ми піддіапазонах
|
|
Похибка уставки часу
|
5 %
|
|
Відхилення:
|
0,2 %
|
|
Похибка від зміни температури на 1 ° С
|
0,01 % (нормальне значення 20 °С)
|
|
Кількість і рід вихідних контактів:
|
1 перемикаючих
|
|
Номінальний струм (категорія застосування АС-1):
|
16 А
|
|
Замикаюча потужність:
|
2000 ВА/АС1, 192 Вт/DC
|
|
Замикаюча напруга:
|
250 В (АС1), 24 В (DC)
|
|
Індикація виходу
|
Мультифункц. червоний світлодіод
|
|
Механічна зносостійкість:
|
3х107 циклів
|
|
Електрична зносостійкість:
|
0,7x105
|
|
Діапазон робочих температур
|
-20...+55 °С
|
|
Ступінь захисту корпусу
|
IP40
|
|
Габарити, (маса):
|
90х17,6х64 мм (64 грам)
|
Виконувані функції ВЛ 161:
|
Функція
|
Діаграма роботи
|
|
a - затримка на включення
|
 |
|
b - затримка на вимикання
|
|
с - циклічне перемикання з паузи
|
|
d - циклічне перемикання з імпульсу
|
|
j - генератор імпульсів 0,5 с
|
|
e - затримка на вимикання після зникнення сигналу
|
 |
|
f - затримка на вимикання після появи керуючого сигналу
|
|
g - затримка на вимикання після зникнення сигналу з затриманим висновком
|
|
h - затримка на вимикання після появи і зникнення сигналу
|
|
i - запам'ятовування (імпульсна реле)
|
Технічна документація
Виробник:
Релсіс
Серія:
ВЛ
Призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання програми однією з 10 можливих функцій.
- 10 функцій, в тому числі рахунок і генерування імпульсів:
- 5 тимчасових, керованих напругою живлення;
- 4 тимчасових, керованих із спеціального входу;
- 1 функція запам'ятовує (імпульсного) реле.
- Універсальне живлення АС / DC 12-240 В.
- Індикація наявності живлення і стану вихідного ключа.
- Комутований струм 16 А (АС-1).
Технічні характеристики ВЛ-161:
|
Живлення, вхід
|
|
|
Номінальна напруга живлення:
|
універсальне AC / DC 12-240 В
|
|
Споживана потужність:
|
0,7-3 ВА (0,5-1,7 Вт)
|
|
Індикація наявності напруги живлення:
|
зелений світлодіод
|
|
Керуюча напруга:
|
AC/DC 12-240 В
|
|
Потужність керуючого входу:
|
0,025-0,2 ВА / 0,1-0,7 Вт
|
|
Тривалість керуючого імпульсу:
|
не менше 25 мс
|
|
Тривалість відновлення:
|
не більше 150 мс
|
|
Вихід
|
|
|
Діапазон витримок часу:
Встановлення швидкості затвора поворотними перемикачами
|
від 0,1 с до 10 днів в 8-ми піддіапазонах
|
|
Похибка уставки часу
|
5 %
|
|
Відхилення:
|
0,2 %
|
|
Похибка від зміни температури на 1 ° С
|
0,01 % (нормальне значення 20 °С)
|
|
Кількість і рід вихідних контактів:
|
1 перемикаючих
|
|
Номінальний струм (категорія застосування АС-1):
|
16 А
|
|
Замикаюча потужність:
|
2000 ВА/АС1, 192 Вт/DC
|
|
Замикаюча напруга:
|
250 В (АС1), 24 В (DC)
|
|
Індикація виходу
|
Мультифункц. червоний світлодіод
|
|
Механічна зносостійкість:
|
3х107 циклів
|
|
Електрична зносостійкість:
|
0,7x105
|
|
Діапазон робочих температур
|
-20...+55 °С
|
|
Ступінь захисту корпусу
|
IP40
|
|
Габарити, (маса):
|
90х17,6х64 мм (64 грам)
|
Виконувані функції ВЛ 161:
|
Функція
|
Діаграма роботи
|
|
a - затримка на включення
|
|
|
b - затримка на вимикання
|
|
с - циклічне перемикання з паузи
|
|
d - циклічне перемикання з імпульсу
|
|
j - генератор імпульсів 0,5 с
|
|
e - затримка на вимикання після зникнення сигналу
|
|
|
f - затримка на вимикання після появи керуючого сигналу
|
|
g - затримка на вимикання після зникнення сигналу з затриманим висновком
|
|
h - затримка на вимикання після появи і зникнення сигналу
|
|
i - запам'ятовування (імпульсна реле)
|
Технічна документація
Виробник:
Релсіс
Серія:
ВЛ
