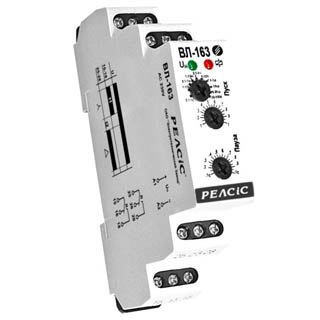

ВЛ-163, Реле затримки пуску зірка / трикутник
Пускові реле часу призначені для забезпечення плавного запуску електродвигунів, а також, для зменшення пускових струмів при включенні двигунів.
- Забезпечує плавний запуск електродвигунів, а також зменшує пускові струми при включенні двигуна.
- Індикація наявності живлення і стану вихідного ключа.
- Комутований струм 16 А.
Технічні характеристики ВЛ-163:
|
Живлення, вхід
|
|
|
Номінальна напруга живлення:
|
AC 220 В, 50/60 Гц
|
|
Споживана потужність:
|
12 ВА
|
|
Індикація наявності напруги живлення:
|
зелений світлодіод
|
|
Допустимі відхилення напруги живлення:
|
-10%...+15%
|
|
Вихід
|
|
|
Витримка t1 (зірка):
Витримка t2 (затримка):
Встановлення швидкості затвора поворотними перемикачами
|
0,1 с - 100 днів (10 піддіапазонів)
0,1 c - 1 c
плавна тонка настройка
|
|
Похибка уставки часу
|
5 %
|
|
Відхилення:
|
0,2 %
|
|
Похибка від зміни температури на 1 ° С
|
0,01 % (нормальне значення 20 °С)
|
|
Кількість і рід вихідних контактів:
|
2 перемикаючих
|
|
Номінальний струм (категорія застосування АС-1):
|
16 А
|
|
Замикаюча потужність:
|
4000 ВА/АС1
|
|
Замикаюча напруга:
|
250 В (АС1)
|
|
Індикація виходу
|
мультифункц. червоний світлодіод
|
|
Механічна зносостійкість:
|
3х107 циклів
|
|
Електрична зносостійкість:
|
0,7x105
|
|
Діапазон робочих температур
|
-20...+55 °С
|
|
Ступінь захисту корпусу
|
IP40
|
|
Габарити, (маса):
|
90х17,6х64 мм (88 грам)
|
Виконувані функції ВЛ 163:
Затримка зірка / трикутник
Індикація виведення
(мультифункціональний світлодіод)
Технічна документація
Серія:
ВЛ
Виробник:
Релсіс
