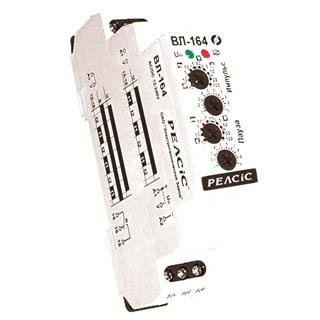

ВЛ-164, Реле часу
Реле ВЛ- 164 призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання попередньо встановлених витягів часу.
- Дві тимчасові функції:
- циклічне перемикання починається "імпульсом";
- циклічне перемикання починається "паузою".
- Універсальне живлення АС / DC 12-240 В.
- Індикація наявності живлення і стану вихідного ключа.
- Комутований струм 16 А (АС-1).
Технічні характеристики ВЛ-164:
|
Живлення, вхід
|
|
|
Номінальна напруга живлення:
|
універсальне AC / DC 12-240 В
|
|
Споживана потужність:
|
0,7-3 ВА (0,5-1,7 Вт)
|
|
Індикація наявності напруги живлення:
|
зелений світлодіод
|
|
Вихід
|
|
|
Діапазон витримок часу:
Встановлення швидкості затвора поворотними перемикачами
|
(0,1 с до 100 днів) в 10-ми піддіапазонах
|
|
Похибка уставки часу
|
5 %
|
|
Відхилення:
|
0,2 %
|
|
Похибка від зміни температури на 1 ° С
|
0,01 % (нормальне значення 20 °С)
|
|
Кількість і рід вихідних контактів:
|
1 перемикаючий
|
|
Номінальний струм (категорія застосування АС-1):
|
16 А
|
|
Замикаюча потужність:
|
4000 ВА/АС1, 384 Вт/DC
|
|
Замикаюча напруга:
|
250 В (АС1), 24 В (DC)
|
|
Індикація виходу
|
мультифункц. червоний світлодіод
|
|
Механічна зносостійкість:
|
3х107 циклів
|
|
Електрична зносостійкість:
|
0,7x105
|
|
Діапазон робочих температур
|
-20...+55 °С
|
|
Ступінь захисту корпусу
|
IP40
|
|
Габарити, (маса):
|
90х17,6х64 мм (68 грам)
|
Виконувані функції ВЛ 164:
Формувач "імпульс" (t1) - "пауза" (t2)
Формувач "пауза" (t2) - "імпульс" (t1)
Індикація виходу (червоний мультифункціональний світлодіод)
Технічна документація
Серія:
ВЛ
Виробник:
Релсіс
Реле ВЛ- 164 призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання попередньо встановлених витягів часу.
- Дві тимчасові функції:
- циклічне перемикання починається "імпульсом";
- циклічне перемикання починається "паузою".
- Універсальне живлення АС / DC 12-240 В.
- Індикація наявності живлення і стану вихідного ключа.
- Комутований струм 16 А (АС-1).
Технічні характеристики ВЛ-164:
|
Живлення, вхід
|
|
|
Номінальна напруга живлення:
|
універсальне AC / DC 12-240 В
|
|
Споживана потужність:
|
0,7-3 ВА (0,5-1,7 Вт)
|
|
Індикація наявності напруги живлення:
|
зелений світлодіод
|
|
Вихід
|
|
|
Діапазон витримок часу:
Встановлення швидкості затвора поворотними перемикачами
|
(0,1 с до 100 днів) в 10-ми піддіапазонах
|
|
Похибка уставки часу
|
5 %
|
|
Відхилення:
|
0,2 %
|
|
Похибка від зміни температури на 1 ° С
|
0,01 % (нормальне значення 20 °С)
|
|
Кількість і рід вихідних контактів:
|
1 перемикаючий
|
|
Номінальний струм (категорія застосування АС-1):
|
16 А
|
|
Замикаюча потужність:
|
4000 ВА/АС1, 384 Вт/DC
|
|
Замикаюча напруга:
|
250 В (АС1), 24 В (DC)
|
|
Індикація виходу
|
мультифункц. червоний світлодіод
|
|
Механічна зносостійкість:
|
3х107 циклів
|
|
Електрична зносостійкість:
|
0,7x105
|
|
Діапазон робочих температур
|
-20...+55 °С
|
|
Ступінь захисту корпусу
|
IP40
|
|
Габарити, (маса):
|
90х17,6х64 мм (68 грам)
|
Виконувані функції ВЛ 164:
Формувач "імпульс" (t1) - "пауза" (t2)
Формувач "пауза" (t2) - "імпульс" (t1)
Індикація виходу (червоний мультифункціональний світлодіод)
Технічна документація
Серія:
ВЛ
Виробник:
Релсіс
