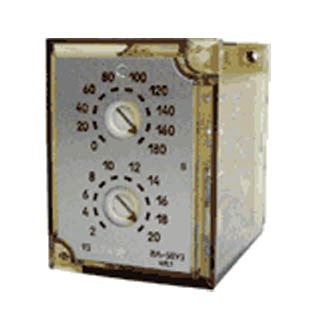

ВЛ-50, Реле часу для ж / д транспорту

---

Реле часу ВЛ-50 призначені для комутації електричних ланцюгів з певними витримками часу в системах автоматики і застосовуються як комплектуючі вироби.

• Жорсткі умови експлуатації (-60 ... + 60 С).
• Встановлюються в системах управління тепловозів і колійних машин і застосовуються як комплектуючі вироби.

Технічні характеристики ВЛ-50:

Живлення
Межі уставок: нижній-верхній (дискретне регулювання витримки)	2-200 c
Час повернення, не більше, с	0,2 c
Номінальна напруга живлення	DC 27, 50, 75, 110 В
Споживана потужність, не більше	5 Вт
Вихід
Кількість вихідних контактів: (з - замикаючих, р - розмикаючих)	1з + 1р
Тривало допустимий струм через вихідні контакти, не більше	4 А
Мінімальна сила струму, що комутується	0,05 А
Механічна зносостійкість, не менше	107 циклів
Клас точності	4/0,1
Виконання виготовлення	УЗ и ВЗ
Діапазон робочих температур	-60…+60 °С
Ступінь захисту реле: по оболонці / по роз'єму	IP40 / IP10
Маса реле, не більше	0,35 кг

Реле коммутируют напруги від 27 до 110 В.
Реле ВЛ-50 з номінальною напругою живлення 50 і 75 В в короткочасному режимі з тривалістю робочого періоду 16 с (під напругою) не повинні давати помилкових спрацьовувань або відпускання при зниженні напруги живлення до 0,40 Uном на початку витримки часу або після її закінчення з подальшим відновленням його протягом 3 с до 0,70 Uном і подальшому підвищенні напруги до 1,45 Uном протягом останніх 2 с роботи реле. При цьому додаткова похибка не перевищує 3 с.
