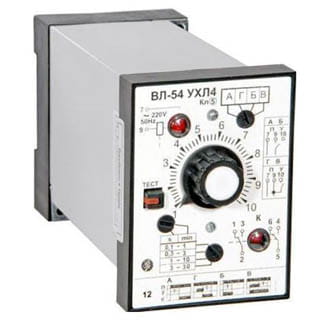

ВЛ-54, Реле часу

Реле часу ВЛ-54 призначений для передачі команд з одного електричного кола в іншу з певними, попередньо встановленими витримками часу в схемах промислової автоматики. За основними класифікаційними ознаками реле відноситься до одноланцюгових, однокомандним, з плавним регулюванням витримки часу і шкалою, з контактним виходом, статичним. Реле часу ВЛ-54 - багатофункціональний пристрій (4 режими роботи) з широким діапазоном витримок часу (від 0,1 с до 30 годин).

Технічні характеристики ВЛ 54:

Параметри	ВЛ-54
Нижні і верхні межі уставок про виконання (з піддіапазонами):	0,1 с-30 хв (0,1-1 с; 0,3-3 с; 1-10 с; 3-30 с; 0,1-1 хв; 0,3-3 хв;1-10 хв; 3-30 хв); 0,1 хв-30 год (0,1-1 хв; 0,3-3 хв; 1-10 хв; 3-30 хв; 0,1-1 год; 0,3-3 год; 1-10 год; 3-30 год)
Номінальна напруга живлення, В	~=220
Допустимі відхилення напруги живлення,%	-15…+10
Кількість вихідних перемикаючих контактів	2
Споживана потужність, ВА (Вт), не більше	4,75
Тривало допустима сила струму вихідного кола: 4 А
Діапазон включаються і відключаються струмів, А	0,01 - 4
Час повернення, не більше, с	0,3
Час повторної готовності (підготовки), не більше, с	0,3
Механічна зносостійкість, циклів	16×10⁶
Комутаційна зносостійкість, циклів	4×10⁶
Клас точності	5
Ступінь захисту реле: по оболонці / по роз'єму	IP40 / IP10
Реле виготовляються у виконанні	УХЛ4 и О4
Температура навколишнього повітря, ° С	-40…+55
Маса реле, кг, не більше	0,30
Габаритні розміри, мм	55x75x125

Схема підключення реле часу ВЛ-54:

Схема підключення реле часу ВЛ-54

Установчі та габаритні розміри реле ВЛ-54:

Установчі та габаритні розміри реле ВЛ-54

Технічна документація

Серія: ВЛ

Виробник: Релсіс
