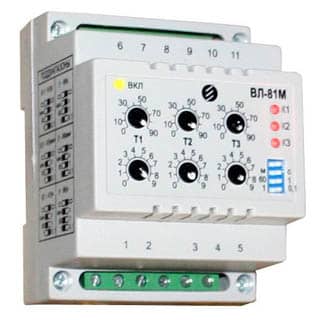

ВЛ-81М, Триланцюгове реле часу (три незалежних ланцюга)

---

Реле ВЛ-81М виконано на сучасній елементній базі, має високу точність відліку витягів часу, широкий діапазон живлячої напруги і робочих температур.

Особливості ВЛ 81М:

• Широкий діапазон часу спрацьовування, 99-кратна дискретна регулювання в одному піддіапазоні.
• Широкий діапазон напруг живлення (всього два виконання).
• Індикація наявності напруги живлення (зелений світлодіод).
• Індикація стану вихідних реле (три червоних світлодіодних індикатора).
• Висока точність часу спрацьовування в діапазоні робочих температур.
• Висока комутаційна здатність контактів.
• Установка на площину або на рейку DIN-35.
• 1 перемикаючий контакт в кожному ланцюзі.
• Реле не вимагає регулювання, підстроювання і інших регламентних робіт.

ВЛ-81М имеет три независимые цепи, в каждой из которых может устанавливаться требуемая уставка времени в пределах одного поддиапазона, установленного с помощью переключателя на лицевой панели реле.

Вибір піддіапазону витримки часу

При подачі напруги харчування починається відлік часу в усіх трьох ланцюгах. Після закінчення відліку витримки часу в будь-якої ланцюга, відбувається спрацьовування відповідного вихідного реле і запалювання відповідного індикаторного світлодіода. По завершенні відліку витягів часу у всіх трьох ланцюгах, реле знаходиться в режимі очікування до наступного циклу відключення / подачі напруги харчування.

                                        Графік функцій реле

Технічні характеристики ВЛ-81М:

Діапазон витримок часу (в одному виконанні):

1. 0,1 с-99 ч з піддіапазонами (0,1-9,9 с; 1-99 с; 0,1-9,9 хв; 1-99 хв; 0,1-9,9 хв; 1-99 хв; 0,1-9,9 ч; 1-99 год).
2. Додаткова похибка від зміни температури - не більше 0,1% на 1 ° С.
3. Напруга живлення, В (про виконання):
   • ДС / АС (88 - 264 В) постійного, випрямленої і змінного струму 50 Гц,
   • ДС / АС (18 - 100 В) постійного, випрямленої і змінного струму 50 Гц.
4. Діапазон робочих температур від мінус 40 до плюс 55 ° С, відносна вологість повітря 93% при температурі 25 ° С.
5. Діапазон комутованих напруг:
   • постійного струму (ДС): 12-250 В,
   • змінного струму (АС): 12-400 В.
6. Потужність комутації:
   • постійному струмі для режимів ДС-11, Вт ... 30
   • на змінному струмі для режиму АС-22, В • А ... 400
7. Споживана потужність, В • А (Вт), не більше 5

Конструктивно реле виконано в уніфікованому модульному корпусі для виступаючого монтажу з переднім приєднанням проводів під гвинт. Конструкція корпусу забезпечує установку реле на рейку DIN-35.
На передній панелі є декадні перемикачі для виставлення уставок (по два для кожної ланцюга), микропереключатели поддиапазонов і світлодіодні індикатори: один зеленого кольору для контролю наявності напруги живлення, три червоного - стану вихідних реле.
Ступінь захисту реле ВЛ-81М:
     - оболонкою - IP30;
     - клемної колодки - IP20.
Габаритні розміри, не більше 70х90х65 мм.
Маса реле, не більше 0,5 кг.
