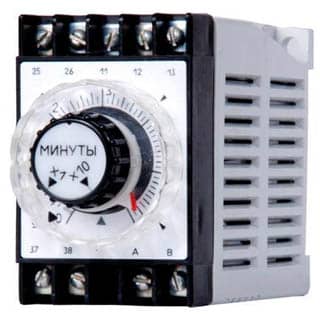

ВС-33-1,2, Реле часу
Реле часу ВС-33-1, ВС-33-2 призначені для створення незалежної витримки часу і забезпечення певної послідовності роботи елементів схеми. Реле часу застосовується у випадках, коли необхідно автоматично виконати якусь дію не відразу після появи керуючого сигналу, а через встановлений проміжок часу.
Реле являє собою електромеханічний пристрій з приводом від синхронного електродвигуна. Механізм реле укріплений на панелі і закривається оболонкою. На панелі реле є перемикач поддиапазона установок і ручка установки витримки часу.
Принцип роботи реле полягає в тому, що при подачі напруги живлення на електродвигун і електромагніт спрацьовує перемикаючий контакт, обертання від електродвигуна передається рухомих частин, які приводять в дію вихідні контакти через певний, заздалегідь встановлений час.
Після відпрацювання витримки часу при знятті напруги живлення реле повертається у вихідне положення і готово до наступного циклу роботи.
Технічні характеристики ВС-33-1, ВС-33-2:
|
Номінальна напруга живлення змінного струму 50 Гц, В
|
24, 110, 220, 230, 240
|
|
Допустимі коливання напруги живлення
|
від 0,85 до 1,1 номінального
(Для виконання УХЛ);
від 0,95 до 1,05 номінального
(Для виконання О)
|
|
Споживана потужність, ВА (Вт), не більше
|
8
|
|
Кількість контактів:
|
|
з витримкою часу:
розмикаючих
замикаючих
|
1
1
|
|
без витримки часу:
перемикаючих
|
1
|
|
Номінальна сила струму, А
|
4
|
|
Час повернення, с, не більше
|
0,2
|
|
Допустима частота включень, циклів в годину
|
3600
|
|
Призначений ресурс роботи, ч
|
16000 (для виконання УХЛ)
10000 (для виконання О)
|
|
Ступінь захисту реле:
по оболонці
по вивідним затискачів
по передній панелі реле ВС-33-2 (забезпечується кришкою)
|
IP40
IP10
IP54
|
|
Маса реле, кг, не більше
ВС-33-1
ВС-33-2
|
0,38
0,45
|
|
Габаритні розміри, мм :
ВЛ-33-1
ВЛ-33-2
|
45х70х125
50х75х133
|
Технічна документація
Виробник:
ЗРА
Серія:
ВС
Реле часу ВС-33-1, ВС-33-2 призначені для створення незалежної витримки часу і забезпечення певної послідовності роботи елементів схеми. Реле часу застосовується у випадках, коли необхідно автоматично виконати якусь дію не відразу після появи керуючого сигналу, а через встановлений проміжок часу.
Реле являє собою електромеханічний пристрій з приводом від синхронного електродвигуна. Механізм реле укріплений на панелі і закривається оболонкою. На панелі реле є перемикач поддиапазона установок і ручка установки витримки часу.
Принцип роботи реле полягає в тому, що при подачі напруги живлення на електродвигун і електромагніт спрацьовує перемикаючий контакт, обертання від електродвигуна передається рухомих частин, які приводять в дію вихідні контакти через певний, заздалегідь встановлений час.
Після відпрацювання витримки часу при знятті напруги живлення реле повертається у вихідне положення і готово до наступного циклу роботи.
Технічні характеристики ВС-33-1, ВС-33-2:
|
Номінальна напруга живлення змінного струму 50 Гц, В
|
24, 110, 220, 230, 240
|
|
Допустимі коливання напруги живлення
|
від 0,85 до 1,1 номінального
(Для виконання УХЛ);
від 0,95 до 1,05 номінального
(Для виконання О)
|
|
Споживана потужність, ВА (Вт), не більше
|
8
|
|
Кількість контактів:
|
|
з витримкою часу:
розмикаючих
замикаючих
|
1
1
|
|
без витримки часу:
перемикаючих
|
1
|
|
Номінальна сила струму, А
|
4
|
|
Час повернення, с, не більше
|
0,2
|
|
Допустима частота включень, циклів в годину
|
3600
|
|
Призначений ресурс роботи, ч
|
16000 (для виконання УХЛ)
10000 (для виконання О)
|
|
Ступінь захисту реле:
по оболонці
по вивідним затискачів
по передній панелі реле ВС-33-2 (забезпечується кришкою)
|
IP40
IP10
IP54
|
|
Маса реле, кг, не більше
ВС-33-1
ВС-33-2
|
0,38
0,45
|
|
Габаритні розміри, мм :
ВЛ-33-1
ВЛ-33-2
|
45х70х125
50х75х133
|
Технічна документація
